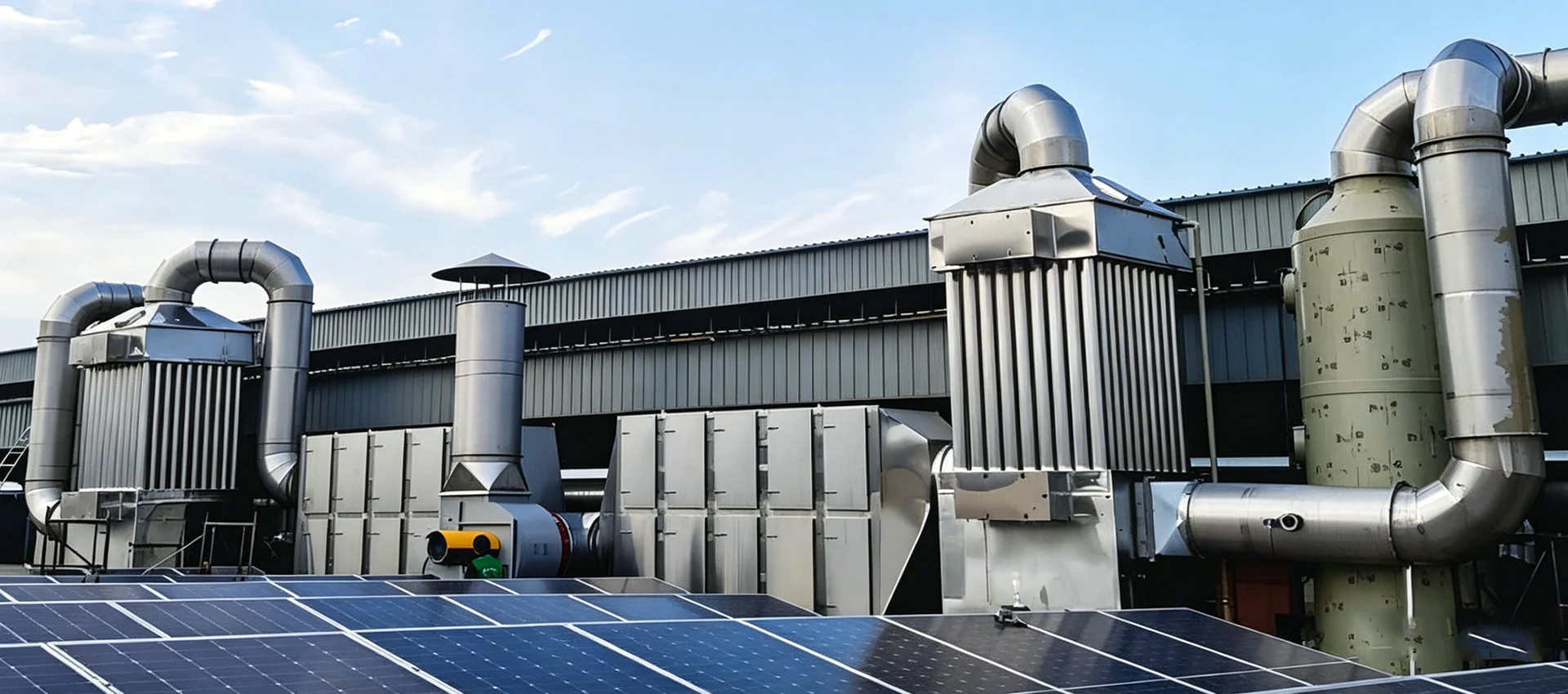

Udarbejdet af DeFa Engineering Team Udgivet Opdateret
Hurtigt svar
Der er ingen universel "bedste" industriel VOC-behandlingsmetode. Det rigtige system afhænger af den faktiske udstødningsstrøm: luftstrøm, VOC-koncentration og massebelastning, kemisk sammensætning, temperatur, fugtighed, indhold af partikler eller syre-tåge, driftsplan, sikkerhedsbegrænsninger og emissionsgrænsen i anlæggets tilladelse. Termiske og katalytiske oxidationsmidler ødelægger VOC'er; aktivt kul og zeolitsystemer fanger dem; kondensatorer genvinder egnede forbindelser; vådskrubbere absorberer opløselige gasser; og plasma eller biologiske systemer kan passe til udvalgte lavkoncentrations- eller lugtdrevne applikationer. Kompleks udstødning har normalt brug for et behandlingstog frem for én enhed.
Hvad er industrielle VOC'er?
"VOC" er en regulatorisk og teknisk kategori, ikke navnet på et kemikalie. I henhold til U.S. Clean Air Act-definitionen er flygtige organiske forbindelser kulstofforbindelser, der deltager i atmosfæriske fotokemiske reaktioner, underlagt anførte undtagelser for forbindelser med ubetydelig reaktivitet. Forskellige jurisdiktioner kan definere og måle VOC'er forskelligt, så et projekt bør bruge definitionen skrevet i dets gældende regel eller driftstilladelse. Se denU.S. EPA definition af VOC.
Industrielle VOC-emissioner kan komme fra opløsningsmidler, belægninger, blæk, klæbemidler, harpiks, rengøringsmidler, brændstofhåndtering, kemiske reaktioner og opvarmning af plast, olier eller andre organiske materialer. I atmosfæren kan VOC reagere med nitrogenoxider i sollys og danne jordnær ozon. DeEPA's jordnære ozonoversigtidentificerer industrianlæg, kemiske anlæg, raffinaderier og forbrændingskilder blandt bidragyderne.
Behandlingsbeslutningen skal baseres på individuelle forbindelser samt total VOC-koncentration. En strøm domineret af genvindelig opløsningsmiddeldamp opfører sig anderledes end en strøm, der indeholder halogener, svovlforbindelser, silikone, klæbrige aerosoler eller fluktuerende blandinger. Disse forskelle påvirker konstruktionsmaterialer, forbehandling, brandbeskyttelse, katalysatorens egnethed, adsorbentens levetid og valget af overvågningsmetode.
Start med udstødningsstrømmen, ikke udstyrskataloget
Et brugbart forslag starter med målte procesdata. Luftstrøm alene er ikke nok, og en enkelt koncentrationsmåling taget i en stille produktionsperiode kan føre til et underdimensioneret system. Eksempel på repræsentative driftstilstande: opstart, normal produktion, produktskift, rengøring, maksimal brug af opløsningsmidler og nedlukning, hvor det er relevant.
| Input | Hvorfor det betyder noget | Nyttig form |
|---|---|---|
| Luftstrøm | Indstiller kanal-, ventilator- og udstyrsstørrelse og påvirker kraftigt energiforbruget. | Normal, minimum og maksimum m³/h eller scfm |
| VOC koncentration | Hjælper med at bestemme massebelastning, destruktion eller nyttiggørelsespligt og brændstofbehov. | Indløbsprofil i mg/m³, ppmv eller g/Nm³ |
| Kemisk sammensætning | Bestemmer adsorberbarhed, kondenserbarhed, katalysatorkompatibilitet, korrosion og biprodukter. | Sammensætningsliste, SDS-data og laboratorieanalyse |
| Temperatur og fugtighed | Påvirker adsorption, kondensering, korrosion, plasmastabilitet og forbehandling. | Normal rækkevidde og topforhold |
| Medforurenende stoffer | Støv, olietåge, sur tåge, alkali, fugt og aerosoler kan beskadige VOC-hovedstadiet. | Koncentration, partikelstørrelse og dråbeegenskaber |
| Driftsplan | Kontinuerlige og intermitterende kilder har forskellige varme-, regenererings- og standbybehov. | Timer/dag, dage/år og batch-cyklus |
| Nødvendig stikkontakt | Definerer den reelle fjernelsespligt og overvågningsplan. | Tilladelsesgrænse, testmetode og gennemsnitsperiode |
| Site begrænsninger | Plads, forsyninger, klima, støj og adgang kan eliminere ellers egnede muligheder. | Layout, forsyningskapacitet og vedligeholdelsesgodkendelse |
Et pålideligt VOC-system er normalt et behandlingstog
Industriel udstødning kommer sjældent som en ren blanding af luft og ét opløsningsmiddel. Gassen kan bære overspray, oliedråber, kondenserbar tjære, støv, syretåge eller vanddamp. At sende denne blanding direkte ind i VOC-hovedenheden kan tilsmudse en varmeveksler, forgifte en katalysator, mætte kulstof, korrodere elektroder eller skabe usikre aflejringer.
- Reducer og inddæm emissioner ved kilden.Gennemgå råmaterialer, låg, tætninger, rengøringspraksis og indkapsling, før du øger størrelsen af downstream-systemet.
- Fang udstødningen.Brug et kabinet eller en hætte, der indeholder fanen uden at trække unødvendig rumluft ind i kanalen.
- Konditioner gassen.Fjern støv, olietåge, dråber eller sure aerosoler og juster temperatur eller fugtighed, når hovedenheden kræver det.
- Gendan eller ødelægge VOC'erne.Anvend den valgte metode fra målte strømdata.
- Poler efter behov.Et sekundært trin kan håndtere resterende lugt, fin tåge eller korte koncentrationstoppe.
- Overvåg processen.Spor parametrene, der viser, om indsamling og behandling fungerer mellem formelle staktests.
Industrielle VOC-behandlingsmetoder
1. Regenerativ termisk oxidation (RTO)
Et termisk oxidationsmiddel hæver udstødningen til en temperatur, hvor organiske forbindelser oxideres til kuldioxid og vand. Temperatur, opholdstid og blanding er de centrale designfaktorer. En RTO skifter varm og kølig gas gennem keramiske medier for at genvinde varme, hvilket reducerer det nødvendige hjælpebrændstof sammenlignet med et ikke-regenerativt termisk oxidationsmiddel. DeEPA termisk oxidationsmiddel vejledningbeskriver både regenerativ og rekuperativ varmegenvinding.
RTO anses almindeligvis for kontinuerlige, mellem- til høje VOC-massebelastninger og blandede organiske strømme, hvor genvinding ikke er praktisk. Det bliver mindre attraktivt, når udstødningen er ekstremt fortyndet, meget intermitterende eller forurenet med forbindelser, der kan skabe ætsende forbrændingsprodukter eller aflejringer. Forbehandling, materialevalg og en processikkerhedsgennemgang er afgørende.
Se DeFa'sregenerativt termisk oxidationsudstyrfor et overblik på produktniveau. Projektydelsen skal bekræftes i forhold til den faktiske gasanalyse og skriftlige designbetingelser.
2. Katalytisk oxidation
Katalytiske oxidationsmidler bruger en katalysator til at accelerere oxidation, hvilket muliggør drift ved en lavere temperatur end konventionel termisk oxidation. Dette kan reducere brændstofbehovet, når udstødningen er kompatibel med katalysatoren. Afvejningen er følsomhed: Katalysatorens ydeevne afhænger af VOC-arter, driftstemperatur og tilstedeværelsen af maskerings- eller forgiftningsmidler. DeEPA katalytisk oxidationsmiddel vejledninganbefaler at spore udløbets VOC-koncentration, katalysatorbedets indløbstemperatur og katalysatoraktivitet.
Katalytisk oxidation vurderes bedst, når gassammensætningen er forudsigelig, og forbehandling kan holde støv, olie, tungmetaller, svovl, halogener eller andet katalysator-deaktiverende materiale væk fra lejet. En gennemgang af katalysatorkompatibilitet er mere pålidelig end at vælge systemet fra et generisk VOC-koncentrationsområde.
3. Aktivt kul adsorption
Adsorption overfører VOC-molekyler fra gassen til en fast overflade. Aktivt kul er den mest almindelige adsorbent, selvom zeolitter og andre medier kan anvendes. Kulstofsystemer er ofte praktiske til lavere massebelastninger, intermitterende processer, lugtpolering eller applikationer, hvor termisk udstyr er svært at retfærdiggøre.
Hver adsorbent har begrænset kapacitet. Når sengen nærmer sig gennembrud, skal mediet udskiftes eller regenereres. Høj luftfugtighed, forhøjet temperatur, uforenelige forbindelser, støv- og koncentrationstoppe kan forkorte serviceintervallet. EPA identificerer udløbets VOC-koncentration, lejetemperatur, gasflow, indløbskoncentration, fugt- og trykforskel som relevante indikatorer for enaktivt kul adsorber.
DeFa'erudstyr til aktiv kulbokskan betragtes som en selvstændig lavbelastningsenhed eller som et poleringstrin i et flertrinssystem. Medietype, sengedybde, opholdstid og udskiftningsplan bør specificeres for målforbindelserne.
4. Zeolitkoncentration
En zeolitrotor eller -koncentrator overfører VOC'er fra en stor, fortyndet udstødningsstrøm til en mindre, mere koncentreret desorptionsstrøm. Den koncentrerede strøm sendes derefter til et oxidationsmiddel eller en anden genvindingsanordning. Dette arrangement kan gøre behandling af høj luftstrøm, lav koncentration udstødning mere økonomisk, fordi den endelige destruktionsanordning håndterer mindre samlet gasvolumen.
Zeolitkoncentration er ikke en universel frontend. Højtkogende forbindelser, klæbrig aerosol, støv og uforenelig kemi kan tilsmudse eller beskadige rotoren. Desorptionstemperaturen, koncentrationsforholdet, fjernelsesmålet og nedstrøms oxidationsmiddel skal udformes som ét system.
5. Kondensation og genvinding af opløsningsmidler
Kondensering afkøler eller komprimerer en gasstrøm, så passende dampe bliver flydende. Det er mest attraktivt for relativt koncentrerede strømme, der indeholder genvindbare forbindelser med gunstige kondensationsegenskaber. Genvinding kan reducere tab af råmateriale, men den genvundne væske har stadig brug for sikker opbevaring, kvalitetsevaluering og planlægning af genbrug eller bortskaffelse.
En kondensator efterfølges ofte af adsorption eller oxidation, fordi den måske ikke når en lav udløbskoncentration af sig selv. Variabel sammensætning, vanddamp og frost- eller begroningsrisici skal indgå i designet.
6. Vådskrubning og våd elektrostatisk nedbør
En vådskrubber bringer udstødningen i kontakt med en væske. Det er velegnet til opløselige gasser, sure eller alkaliske forurenende stoffer og nogle kombinerede gas- og partikelopgaver. Det er ikke automatisk en effektiv destruktionsmetode for dårligt opløselige organiske forbindelser. Skrubbevæskekemi, gas-til-væske kontakt, trykfald, pH, nedblæsning og spildevandsbehandling har alle betydning. EPA'ervådskrubber vejledningidentificerer væskeflow, trykforskel og væsketilstand som vigtige driftsindikatorer.

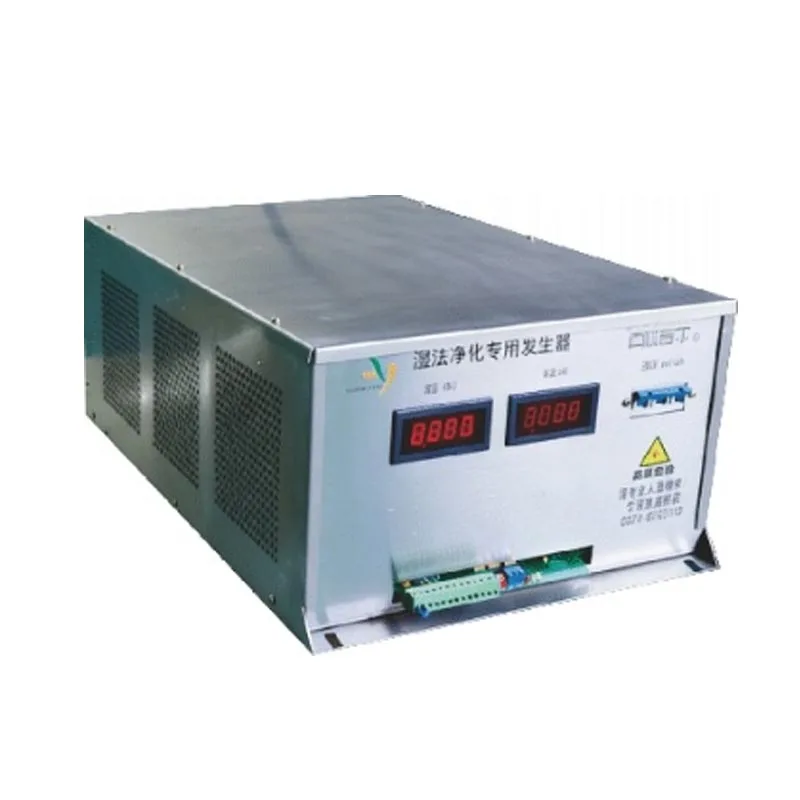

Våd elektrostatisk udfældning kan fjerne fine dråber, olietåge og sur aerosol, som ellers ville forurene en adsorber, katalysator eller termisk fase. For blandet syre- og VOC-udstødning kan et scrubber- og tågekontroltrin være forbehandling i stedet for den endelige VOC-opløsning. DeFa'ertre-syre affaldsgas behandlingssystemillustrerer denne type flertrinstilgang.
7. Lavtemperaturplasma
Plasmasystemer bruger en elektrisk udladning til at generere energiske elektroner og reaktive arter. De kan overvejes til udvalgte lavkoncentrations-, lugtdrevne eller variable strømme, hvor en kompakt, hurtigreagerende enhed er nyttig. Resultaterne afhænger i høj grad af gaskemi, fugtighed, opholdstid, energitæthed, elektrodetilstand og nedstrøms biproduktkontrol.
Behandlingstest er tilrådeligt, før plasma anvendes som den primære kontrolmetode for en kompleks VOC-blanding. Forbehandling er især vigtig, når strømmen indeholder olietåge, fugt eller partikler, der kan forurene udløbssektionen. Se DeFaplasma deodoriseringsmodulfor det tilgængelige udstyrskoncept.
8. Biologisk behandling
Biofiltre og biotrickling-systemer bruger mikroorganismer til at nedbryde bionedbrydelige forurenende stoffer. De kan give lav driftsenergi til konstant, lav koncentration lugt eller organiske belastninger, men biologien har brug for et stabilt miljø. Temperatur, fugt, pH, næringsstoffer, tom sengs kontakttid og giftige stødbelastninger skal kontrolleres.
Biologisk behandling vurderes almindeligvis for spildevand, fødevareforarbejdning, organisk affald og andre lugtkilder. Det er mindre velegnet til pludselige høje belastninger eller forbindelser, der er dårligt biologisk nedbrydelige eller giftige for biomassen. DeFa leverer enPP biologisk deodoriseringstårn og luftkanaltil korrosionsbestandige lugtkontrolapplikationer.
VOC behandlingsmetoder sammenlignet
| Metode | Ofte overvejet for | Hovedfordel | Vigtig begrænsning | Nøgle driftstjek |
|---|---|---|---|---|
| RTO | Kontinuerlige blandede VOC-strømme med meningsfuld massebelastning | Ødelægger en bred vifte af kompatible organiske stoffer og genvinder varme | Brændstof, sikkerhed, ætsende biprodukter, aflejringer og høj luftstrøm | Kammertemperatur, udløbs-VOC, flow, brændstoftryk, CO og O₂ |
| Katalytisk oxidationsmiddel | Forudsigelige, rene VOC-strømme | Lavere oxidationstemperatur | Katalysatorforgiftning, maskering og udskiftning | Sengens indløbs-/udløbstemperatur, aktivitet, trykfald og udløb VOC |
| Aktivt kul | Lavere massebelastninger, intermitterende kilder og polering | Enkel optagelse uden forbrændingskammer | Gennembrud, fugt, brandrisiko og håndtering af brugte medier | Udløb VOC, sengetemperatur, luftfugtighed og trykfald |
| Zeolitkoncentrator | Stor luftstrøm med fortyndede kompatible VOC'er | Reducerer gasvolumen, der sendes til den endelige enhed | Rotortilsmudsning og sammensætningskompatibilitet | Adsorptions-/desorptionstemperatur, tryk og fjernelsesevne |
| Kondensation | Koncentreret, genvindelig opløsningsmiddeldamp | Potentiel produktgenvinding | Kan have brug for et poleringstrin; vand og blandede opløsningsmidler komplicerer genvinding | Indløbs-/udløbstemperatur, tryk, kondensathastighed og udløbs-VOC |
| Våd scrubber | Opløselige gasser, syre/alkali-komponenter og udvalgt forbehandling | Håndterer ætsende opløselige urenheder og kan afkøle gassen | Spildevand, afskalning og svag opsamling af dårligt opløselige VOC'er | Væskeflow, trykfald, pH, makeup og blowdown |
| Plasma | Udvalgte lavkoncentrations- eller lugtdrevne strømme | Kompakt og lydhør | Kemi-specifik ydeevne og mulige biprodukter | Kontrol af strøm, elektrodetilstand, fugtighed, udtags VOC og biprodukter |
| Biologisk | Konstant biologisk nedbrydelig lugt og VOC-belastning | Lav energi, når biologien er stabil | Fodaftryk, klima, chokbelastninger og biomassehåndtering | Fugt, pH, temperatur, trykfald og udløbskoncentration |
Sådan estimeres VOC-massebelastning og nødvendig fjernelse
Koncentration og luftstrøm skal vurderes sammen. En fortyndet strøm kan stadig bære en stor VOC-masse, når luftstrømmen er høj.
VOC-massebelastning (kg/h) = luftstrøm (m³/h) × koncentration (mg/m³) ÷ 1.000.000
Eksempel: en udstødningsstrøm på 20.000 m³/h ved 300 mg/m³ bærer en estimeret VOC-belastning på 6 kg/h. Hvis det tilladte udløb er 30 mg/m³, og indløbs- og udløbsforholdene anvender samme grundlag, er den koncentrationsbaserede minimumfjernelse 90 %. Dette simple eksempel erstatter ikke en designberegning: gasnormalisering, iltkorrektion, opsamlingseffektivitet, koncentrationstoppe, måleusikkerhed, speciering og tilgængelighed af udstyr kan alle ændre den påkrævede pligt.
Koncentrationsbaseret fjernelse (%) = (indløbskoncentration − udløbskoncentration) ÷ indløbskoncentration × 100
Kontrolenheden kan ikke fjerne emissioner, den aldrig fanger. Et projekt har derfor brug for både fangsteffektivitet og enhedseffektivitet. Det har også brug for en processikkerhedsgennemgang, der dækker antændelighed, antændelseskilder, statisk kontrol, sikringer, nødbypass-filosofi og unormale produktionsforhold. Anvend ikke et generisk oxidationsmiddel eller adsorptionsdesign på en brændbar blanding uden kvalificeret sikkerhedsteknik.
Hvad bestemmer omkostningerne til industriel VOC-behandling?
Offentliggjorte "pris pr. luftstrøm"-tal er normalt vildledende, fordi to systemer med samme m³/h kan have meget forskellige materialer, sikkerhedsudstyr, varmebelastning og forureningsmassebelastning. U.S. EPA opretholder enVejledning til omkostninger til luftforureningskontroldækker carbonadsorbere, oxidationsmidler, scrubbere og relateret udstyr. Et leverandørtilbud kræver stadig projektspecifikke data.
Kapitalomkostningsdrivere
- Maksimal luftstrøm og drejningsområde
- VOC-massebelastning og påkrævet udløbskoncentration
- Antal forbehandlings- og poleringstrin
- Rustfrit stål, PP, FRP eller anden korrosionsbestandig konstruktion
- Krav til varmegenvinding, opløsningsmiddelgenvinding og redundans
- Eksplosionsbeskyttelse, branddetektion, isolering og sikkerhedsaflåsninger
- Kanalføring, stak, fundamenter, el-arbejde og installationsadgang
- Instrumentering, datalogning og emissionsovervågning
Driftsomkostningsdrivere
- Naturgas, elektricitet, damp, kølevand eller trykluft
- Aktivt kul, katalysator, kemikalier, filtre og biologiske medier
- Spildevand, brugt adsorbent, kondensat og håndtering af farligt affald
- Ventilatortrykfald og årlige driftstimer
- Rengøring, kalibrering, eftersyn og uplanlagt nedetid
- Værdi genvundet fra opløsningsmiddel eller brugbar spildvarme
Sammenlign alternativer på de samlede ejeromkostninger, ikke købsprisen alene. Et kulstofsystem med lav kapital kan blive dyrt, når massebelastning forårsager hyppig udskiftning. Et oxidationsmiddel med højere kapitalomkostninger kan også være uøkonomisk, hvis en fortyndet strøm har brug for kontinuerligt hjælpebrændstof. Den billigste pålidelige mulighed er den, der matcher den målte proces og produktionsplan.
Overvågning og overholdelse er en del af designet
En emissionsgrænse er kun en del af overholdelse. Anlægget kan også have brug for specificerede testmetoder, driftsområder, inspektioner, registrering og rapportering. I USA kan krav opstå fra føderale regler, statslige eller lokale regler og anlæggets tilladelse. EPA bemærker, at stationær kildeovervågning bruges både til at demonstrere overholdelse og til at identificere kontrolenhedsproblemer, så operatører kan træffe korrigerende handlinger. Se denOfte stillede spørgsmål om EPA-emissionsovervågning.
Antag ikke, at en producents nominelle fjernelsesprocent garanterer overholdelse på hvert sted. Aftal indgangsgrundlaget, udløbsgrænse, testmetode, gennemsnitsperiode, driftsramme, udelukkede forbindelser, tilgængelighedsmål og konsekvenser af unormale forhold før køb. Hvor tredjeparts staktest er påkrævet, skal du inkludere prøveudtagningsporte, adgangsplatforme og sikker testadgang i det mekaniske design.
| Enhed | Fælles præstationsindikatorer |
|---|---|
| Termisk oxidationsmiddel | Forbrændingskammertemperatur, udløbs-VOC, gasflow, hjælpebrændstoftryk, CO og O₂ |
| Katalytisk oxidationsmiddel | Katalysatorindløbs-/udløbstemperatur, aktivitet, trykforskel og udløbs-VOC |
| Carbon adsorber | Udløbs-VOC, lejetemperatur, indløbsfugtighed, gasflow, trykforskel og regenererings-/udskiftningsstatus |
| Våd scrubber | Væskeflow, trykforskel, væske pH eller koncentration, makeup og blowdown |
Typiske VOC-behandlingstog efter industri
Eksemplerne nedenfor er udgangspunkter. Det endelige tog skal bekræftes fra repræsentativ prøveudtagning og stedets tilladelse.
Belægning, maling og tryk
Overspray eller blæk-aerosol skal fjernes før et kulstofleje, zeolitrotor eller oxidationsmiddel. Fortyndede strømme med høj luftstrøm kan retfærdiggøre koncentration før oxidation, mens mindre intermitterende kilder kan passe til adsorption. Udskiftning af opløsningsmidler og rengøringscyklusser bør inkluderes i spidsbelastningsprofilen.
Fotovoltaisk fremstilling
Opvarmnings- og lamineringsprocesser kan producere blandede organiske dampe med skiftende belastninger. Afhængigt af sammensætning og luftstrøm kan toget kombinere opsamling, filtrering eller afkøling, koncentration og oxidation. Gennemgå DeFas guide tilsolcellebehandling af organisk affaldsgasog matchningenfotovoltaisk VOC-behandlingsudstyr.
Varmebehandling og bratkøling
Slukningsudstødningen kan indeholde olietåge, røg, partikler, kondenserbare organiske stoffer og lugt. Fjernelse af olie og partikler kommer normalt før VOC-hovedstadiet. Se detaljeretslukningsproces for udstødningsbehandlingog DeFa'erudstyr til rensning af affaldsgas.
Kemiske, farmaceutiske og blandede syreprocesser
Batchskift, ætsende gasser og katalysatorgifte gør speciering særlig vigtig. Kondensation kan genvinde egnede opløsningsmidler; scrubbere kan fjerne kompatible sure eller alkaliske gasser; fjernelse af tåge beskytter nedstrøms udstyr; og adsorption eller oxidation kan adressere den resterende organiske belastning. Læs ansøgningsvejledningen for entre-syre affaldsgas behandlingssystem.
Forarbejdning og genanvendelse af plast
Udstødningens sammensætning ændres med polymer, tilsætningsstoffer, forurening og temperatur. Røg og klæbrige kondenserbare materialer kan hurtigt tilsmudse adsorbenter eller katalysatorer, så repræsentative analyser og forbehandlingsforsøg er værdifulde. Undgå at designe ud fra "total VOC" alene, når råmaterialet varierer.
Industriel VOC-behandling RFQ-tjekliste
Angiv følgende oplysninger, når du anmoder om et teknisk forslag:
- Procesbeskrivelse og kilde til udstødningen
- Normal, minimum og maksimal luftstrøm
- VOC-forbindelsesliste og koncentrationsprofil
- Temperatur, luftfugtighed, ilt og trykforhold
- Støv, olietåge, sur tåge, vanddråber eller andre medforurenende stoffer
- Driftstimer, batchcyklus og forventet produktionsudvidelse
- Påkrævet udløbskoncentration, fjernelsesmål og testmetode
- Tilgængeligt brændstof, elektricitet, damp, vand og trykluft
- Pladslayout, installationsmiljø og vedligeholdelsesadgang
- Lokale krav til sikkerhed, tilladelser, overvågning og redundans
