Hvordan kan et DC-højspændingsmodul forbedre kompakte luftrensnings- og ioniseringssystemer

DeFagiver en kompaktDC højspændingsmoduldesignet til at konvertere lavspændings-DC-input til stabil højspændings-DC-output til luftrensere, ionisatorer, plasma-enheder, elektrostatiske udfældningssystemer og andet laveffekt-luftbehandlingsudstyr. Med 5V eller 12V input, 5–9kV output muligheder, et kompakt 51 × 32 × 19 mm fodaftryk og integrerede beskyttelsesfunktioner er dette modul velegnet til udstyrsdesignere, der leder efter en pladseffektiv højspændingsstrømsløsning.

En højspændingskilde behøver ikke altid at være stor, kompleks eller svær at integrere. Moderne luftrensnings-, ioniserings-, plasma- og elektrostatiske enheder kræver i stigende grad kompakte strømkomponenter, der kan levere stabil spænding, mens de passer inde i udstyr med begrænset plads. En veldesignetDC højspændingsmodulkonverterer lavspændings jævnstrøm til en kontrolleret højspændingsudgang, der giver den elektriske energi, der kræves af elektroder, ionisatorer, elektrostatiske samlere eller små plasmaceller.

DeFas modul understøtter DC 5V eller DC 12V input og modelafhængig 5kV til 9kV DC output. Dens nominelle strømforbrug er op til 3W, mens den typiske udgangsstrøm er begrænset til ≤0,5mA. Den indkapslede struktur, konfigurerbare ledninger, kortslutningsbeskyttelse, overstrømsbegrænsning og åben belastningsbeskyttelse gør det praktisk til integration af OEM-udstyr.

Indholdsfortegnelse

1. Hvad er et DC højspændingsmodul?
2. Hvordan fungerer et DC-højspændingsmodul?
3. Nøglespecifikationer og designparametre
4. Hvor bruges højspændings-DC-moduler?
5. Hvad bør ingeniører overveje under integration?
6. Vigtige fordele for OEM-udstyr
7. Hvordan vælger man det rigtige modul?
8. Ofte stillede spørgsmål
9. Konklusion

Hvad er et DC højspændingsmodul?

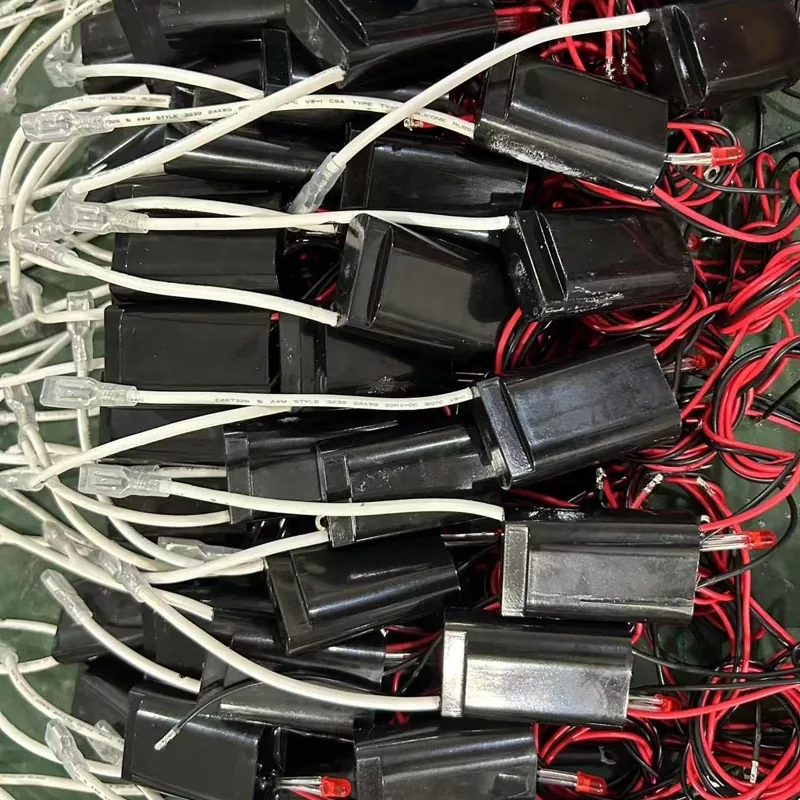

Et DC-højspændingsmodul er en kompakt strømkonverteringskomponent, der omdanner en relativt lav DC-input til en meget højere DC-udgangsspænding. I stedet for at designe et højspændingskredsløb fra individuelle transformatorer, koblingskomponenter, ensrettere, beskyttelseskredsløb og isoleringsstrukturer, kan udstyrsproducenter integrere et dedikeret højspændingsmodul i værtsproduktet.

Denne arkitektur er især nyttig, hvor installationspladsen er begrænset. DeFas modul måler kun 51 × 32 × 19 mm og vejer cirka 25 g, hvilket gør det muligt at integrere det i bærbare luftrensere, desktop-ionisatorer, billuftfriskere, desinficeringsenheder, HVAC-tilbehør og andet kompakt udstyr.

Udgangen kan konfigureres i henhold til den valgte model med tilgængelige spændingsniveauer fra 5kV til 9kV. Afhængigt af applikationen kan højspændingsudgangen bruges til generering af negative ioner, elektrostatisk udfældning eller små plasmagenereringssystemer.

Hvordan fungerer et DC-højspændingsmodul?

Det grundlæggende driftsprincip er en flertrins spændingskonverteringsproces. En lavspændings-DC-indgang driver først en oscillator eller omskifterkredsløb. Dette kredsløb aktiverer den primære side af en step-up transformer. Transformatoren øger spændingen, hvorefter et ensretterkredsløb omdanner det transformerede elektriske signal til højspændings-DC.

Udgangskredsløbet er designet med strømbegrænsende karakteristika, så modulet kan levere højspænding uden at kræve høj udgangseffekt. Denne skelnen er vigtig, fordi mange ioniserings- og elektrostatiske applikationer kræver et højt elektrisk felt frem for en stor mængde elektrisk strøm.

• Input trin:Modtager DC 5V eller DC 12V strøm.
• Oscillationsstadie:Genererer det koblingssignal, der kræves af transformeren.
• Step-up fase:Hæver den lave indgangsspænding til en høj spænding.
• Udbedringsfase:Producerer den nødvendige højspændings DC-udgang.
• Beskyttelsesfase:Hjælper med at begrænse unormal strøm og beskytte kredsløbet under fejltilstande.

Denne kompakte arkitektur gør et dedikeret højspændingsmodul nemmere at integrere end at bygge et komplet højspændingsstrømkredsløb fra bunden.

Nøglespecifikationer og designparametre

Inden de vælger et højspændingsstrømmodul, bør ingeniører evaluere inputkompatibilitet, udgangsspænding, strømforbrug, fysiske dimensioner, ledninger, temperaturområde, isolering og beskyttelsesfunktioner. Følgende tabel opsummerer de vigtigste specifikationer for DeFa-løsningen.

For detaljeret teknisk udvælgelse bør ingeniører matche modulets elektriske egenskaber med elektrodegeometrien, belastningstilstanden, isolationsafstanden, kabinetdesignet og driftsmiljøet for det endelige produkt.

Hvor bruges højspændings-DC-moduler?

Et højspændingsmoduls kompakte formfaktor og laveffektdesign gør det velegnet til flere elektrostatiske applikationer og luftbehandlingsapplikationer.

Luftrensningsudstyr

I elektrostatiske luftrensningssystemer skaber højspænding et elektrisk felt, der understøtter partikelopladning og -opsamling. Modulet kan også forsyne negativ-ion-genereringskomponenter, der bruges som en del af et luftbehandlingsdesign.

Negative iongeneratorer

Desktopionisatorer, bærbare luftfriskere og andre kompakte iongenererende enheder kræver en højspændingskilde uden at tilføje en stor strømforsyningsenhed. En lille DC højspændingskonverter kan forenkle denne integration.

Plasma enheder

Små plasmasystemer kan kræve en kontrolleret højspændingskilde for at etablere de elektriske forhold, som plasmacellen har brug for. Afhængigt af designet kan modulet understøtte kompakte plasmageneratorer, der bruges til lugtbehandling eller overfladerelaterede applikationer.

HVAC og luftbehandlingstilbehør

Højspændingsmoduler kan også integreres i fan-coil-enheder, kanalmonterede ionisatorer og andet kontinuerligt luftbehandlingstilbehør, hvor den tilgængelige installationsplads er begrænset.

Medicinsk og laboratorieudstyr

Laveffekt luftrensnings- og specialiseret desinfektionsudstyr kan bruge kompakte højspændingsstrømforsyninger, hvor de elektriske krav matcher modulets specifikationer, og det færdige udstyr inkorporerer passende sikkerhedsforanstaltninger.

Hvad bør ingeniører overveje under integration?

Højspændingskomponenter kræver mere end elektrisk kompatibilitet. Mekanisk layout, isolering, ledninger, termiske forhold, elektromagnetisk interferens og brugerbeskyttelse skal alle overvejes under produktudviklingen.

• Højspændingsafstand:Oprethold passende afstand mellem højspændingsudgangen og ledende komponenter.
• Isolering:Brug egnede isoleringsmaterialer omkring højspændingsterminalen og ledningerne.
• Kabinet design:Højspændingsdelen bør ikke være tilgængelig under normal drift.
• Termisk styring:Hold modulet inden for dets specificerede driftstemperaturområde.
• Ledningsføring:Vælg et passende højspændingsisoleret kabel og angiv den nødvendige ledningslængde.
• EMC:Følsomme elektroniske systemer kan kræve afskærmning, filtrering eller omhyggelig kabelføring.
• Elektrodegeometri:Elektrodeafstand og form påvirker spændingskravet og den elektriske opførsel.

Modulets indkapslede konstruktion isolerer højspændingsudgangen fra lavspændingsindgangen. Ikke desto mindre forbliver designere af det endelige udstyr ansvarlige for at implementere den passende isolering, indkapsling, jording og sikkerhedsarkitektur for det færdige produkt.

Hvad er de vigtigste fordele ved OEM-udstyr?

For OEM-producenter kan et kompakt højspændingsmodul reducere udviklingskompleksiteten og samtidig gøre det overordnede produkt nemmere at pakke.

1. Kompakt mekanisk fodaftryk:Dimensionerne 51 × 32 × 19 mm tillader installation i relativt små huse.
2. Lavt indgangseffektbehov:Et nominelt forbrug på op til 3W understøtter systemarkitekturer med lavt strømforbrug.
3. Flere spændingsmuligheder:Tilgængelige modeller dækker 5kV til 9kV udgangskrav.
4. Konfigurerbare forbindelser:Højspændingsledningslængde og konnektorarrangementer kan specificeres i henhold til udstyrets design.
5. Beskyttelsesfunktioner:Overstrømsbegrænsning, kortslutningsbeskyttelse og åben belastningsbeskyttelse er indbygget i modulet.
6. OEM tilpasningsevne:Indgangsspænding, udgangsspænding, polaritet, hus, montering og ledninger kan evalueres for projektspecifikke krav.

Hvordan skal du vælge det rigtige DC højspændingsmodul?

Valg af det korrekte modul starter med at definere den elektriske belastning i stedet for blot at vælge den højest tilgængelige spænding. En højere spænding er ikke automatisk bedre, fordi elektrodeafstand, luftforhold, isolering, ozonovervejelser og anvendelsesformål alle påvirker systemets ydeevne.

Til negative ion-applikationer kan modeller med lavere udgangsspænding være passende afhængigt af elektrodedesign. Elektrostatiske udfældningssystemer med bredere elektrode- eller kollektorafstand kan kræve højere spænding. Plasmaapplikationer bør evalueres i henhold til den specifikke udladningscelles elektriske karakteristika.

En praktisk udvælgelsestjekliste omfatter:

• Bekræft, om værtssystemet leverer DC 5V eller DC 12V input.
• Bestem den nødvendige udgangsspænding baseret på elektrodeafstand og applikationsdesign.
• Bekræft den nødvendige polaritet: positiv eller negativ.
• Beregn det tilgængelige strømbudget for værtsudstyret.
• Tjek den fysiske installationsplads.
• Definer den påkrævede højspændingskabellængde og konnektorarrangement.
• Evaluer driftstemperatur og kabinetforhold.
• Overvej EMC-krav, hvis følsom elektronik er installeret i nærheden.

For OEM-projekter kan det at give disse detaljer til leverandøren på tilbudsstadiet gøre teknisk matchning hurtigere og reducere unødvendige prototypegentagelser.

Ofte stillede spørgsmål om DC højspændingsmoduler

Kan udgangsspændingen justeres, mens modulet er i drift?

Standardmodulet bruger en fabriksdefineret udgangsspænding i henhold til den valgte model. Hvis en applikation kræver variabel udgangsspænding, bør ingeniører diskutere et tilpasset modul eller en ekstern styringsløsning under designfasen.

Hvordan vælger jeg mellem 5kV og 9kV output?

Den nødvendige spænding afhænger primært af elektrodekonfigurationen og anvendelsen. Negative-ion-applikationer kan almindeligvis bruge 5kV-7kV, mens elektrostatiske systemer med større elektrodemellemrum kan kræve 8kV-9kV. Den komplette elektrode- og belastningskonfiguration bør evalueres, før der vælges en model.

Frembringer et højspændingsmodul ozon?

Selve modulet er en strømkonverteringskomponent snarere end en ozongenerator. Der kan dog potentielt dannes ozon, når højspænding påføres skarpe elektroder i luft, især ved højere spændinger. Elektrodegeometri, spændingsniveau og systemdesign bør derfor overvejes, når ozonkontrol er vigtig.

Kan det bruges i husholdningsapparater?

Modulet er designet med begrænset udgangsstrøm og indkapslet isolering, men det endelige apparat har stadig brug for passende elektrisk isolering, jordforbindelse, kabinet og sikkerhedsteknik. Højspændingsterminalen og ledningerne bør ikke være tilgængelige for brugerne under normal drift.

Hvad er den forventede levetid?

Under normale driftsforhold og inden for det specificerede temperaturområde har modulet en forventet levetid på mere end 20.000 timer. For høj indgangsspænding og langvarig drift ved maksimal temperatur kan påvirke levetiden, så korrekt termisk og elektrisk styring anbefales.

Er prøver tilgængelige til prototypetest?

Ja. Prøveordrer kan bruges til prototypeevaluering. Når du anmoder om en prøve, er det nyttigt at specificere den nødvendige indgangsspænding, udgangsspænding, polaritet og højspændingsledningslængde, så den passende konfiguration kan evalueres.

Konklusion: Er et kompakt højspændingsmodul det rigtige til dit udstyr?

En kompakt højspændingsstrømforsyning kan være en vigtig byggesten til luftrensning, ionisering, elektrostatisk udfældning, plasmagenerering, HVAC-tilbehør og andre lavstrøms højspændingsapplikationer. Nøglen er ikke blot at opnå en højspænding, men at matche udgangsspænding, strømbegrænsning, polaritet, mekaniske dimensioner, ledninger, isolering og driftsbetingelser med det endelige udstyrsdesign.

Med 5V eller 12V DC input, 5–9kV DC output muligheder, op til 3W nominelt strømforbrug, en 51 × 32 × 19 mm kompakt struktur, konfigurerbare ledninger og integrerede beskyttelsesfunktioner giver DeFas løsning OEM-udviklere et praktisk udgangspunkt for kompakt højspændingssystemintegration. Hvis du udvikler en luftrenser, ionisator, plasmaenhed, elektrostatisk system eller andet udstyr, der kræver en kompakt højspændingskilde, skal du udforske DC-højspændingsmodulets specifikationer ogkontakt osmed din nødvendige indgangsspænding, udgangsspænding, polaritet, belastningskonfiguration og installationskrav til teknisk evaluering.
