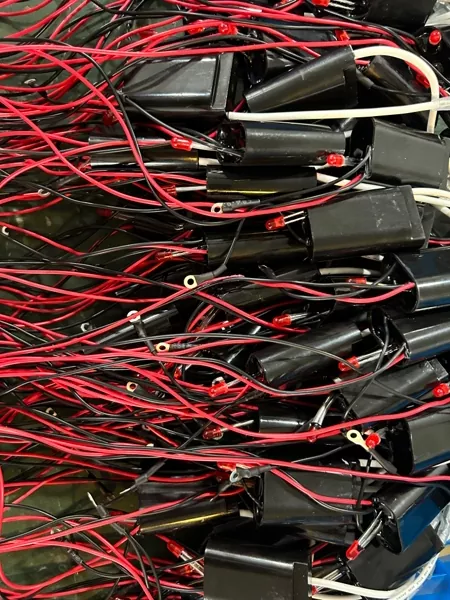

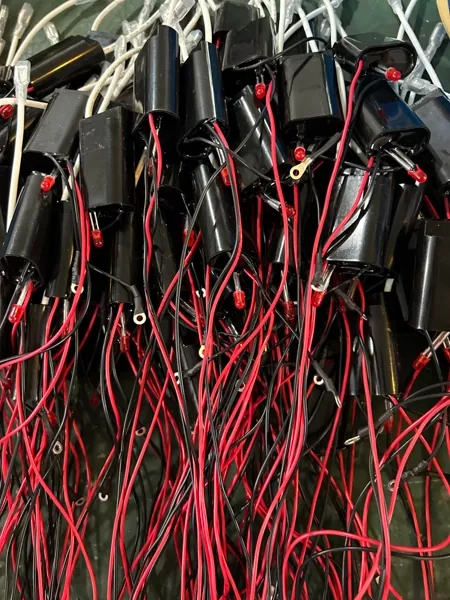

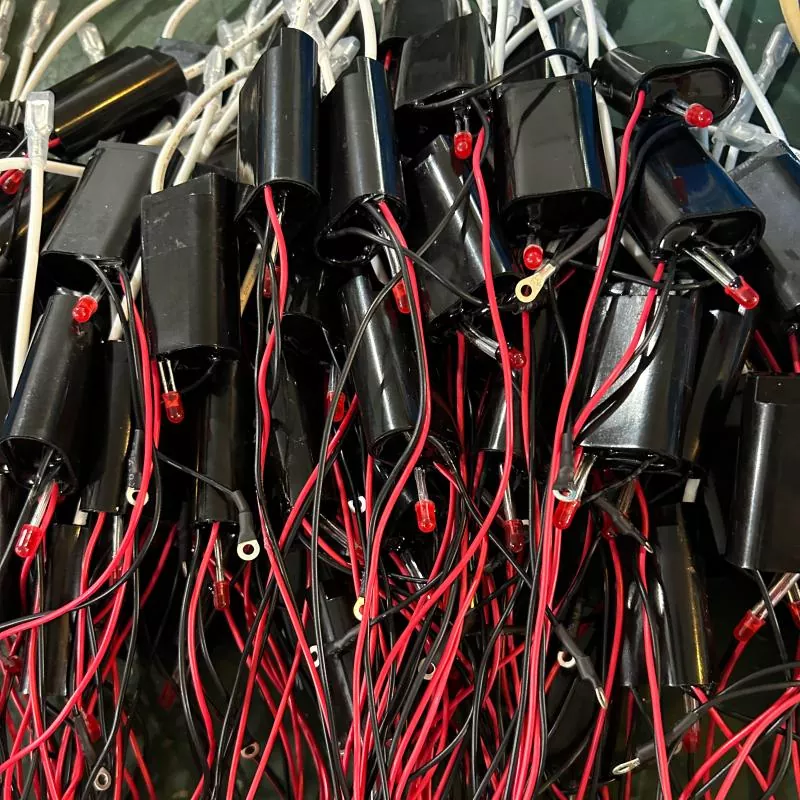

DC højspændingsmodul

DeFa DC højspændingsmodulet er en kompakt strømforsyning designet til at generere en stabil højspændingsoutput til elektrostatisk udfældning, generering af negative ioner og laveffekt plasmaapplikationer. Modulet omtales også som et ESP-modul, negativt ion-modul eller højspændingsgenerator afhængigt af målanvendelsen. Det er leveret af Shengyuan Technology under DeFa-mærket.

Med et fodaftryk på 51 × 32 × 19 mm og et nominelt strømforbrug på 3 W er modulet beregnet til integration i luftrensere, bærbare desinfektionsmidler, medicinske og wellness-enheder og andet udstyr, hvor der kræves en lille højspændingskilde. Indgangsmuligheder dækker DC 5 V og DC 12 V, mens udgangsspændingen er indstillet i området 5 kV til 9 kV i henhold til den specifikke model.

Elektriske og mekaniske parametre

Hvordan modulet fungerer

Modulet konverterer en lav DC-indgangsspænding til en høj DC-udgangsspænding gennem et step-up transformer- og ensretterkredsløb. En indbygget oscillator driver den primære side af transformeren, og udgangen ensrettes for at producere en stabil højspænding. Kredsløbet er designet til at begrænse udgangsstrømmen til et sikkert niveau, hvilket er vigtigt for applikationer, hvor højspændingen udsættes for luft eller bruges i nærheden af ​​menneskelig kontakt.

For negative ion-applikationer er modulet konfigureret til at producere en negativ udgangspolaritet. Til elektrostatisk udfældning påføres den samme højspænding til afladningselektroden og kollektorpladen. I plasmaapplikationer kan modulet drive en lille dielektrisk barriereudladningscelle.

Integrationsovervejelser

Kompakt størrelse

Fodaftrykket på 51 × 32 × 19 mm tillader installation inde i bærbare luftrensere, stationære desinfektionsmidler, billuftfriskere og håndholdte enheder. Monteringshuller eller dobbeltklæbende puder kan tilføjes efter kundens design.

Ind- og udgangsledninger

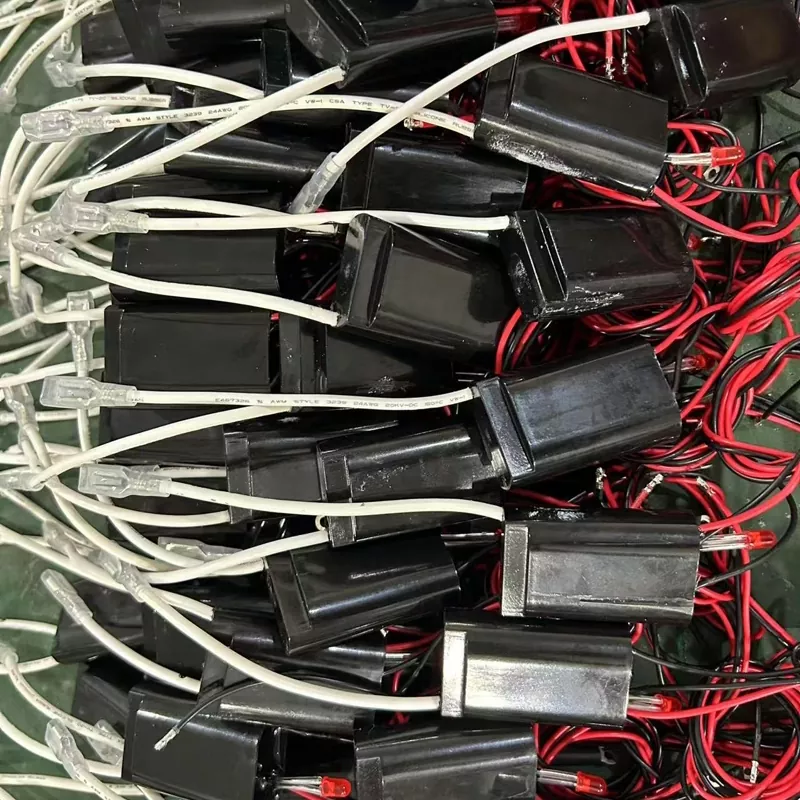

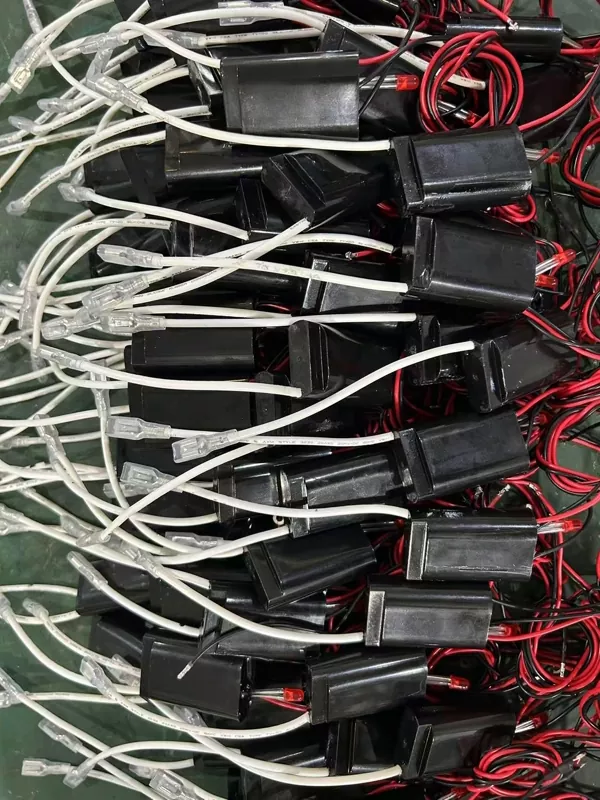

Indgangsforbindelser fås som stifthoveder eller loddede ledninger. Højspændingsudgangen leveres gennem en silikoneisoleret ledning for at forhindre bueoverslag og modstå kontinuerlig bøjning. Længden af ​​højspændingsledningen kan specificeres.

Sikkerhed og isolering

Modulet er indkapslet i et flammehæmmende hus, der beskytter det interne kredsløb mod støv og fugt. Højspændingsudgangen er isoleret fra lavspændingsindgangen. Udgangsstrømmen er i sagens natur begrænset, hvilket reducerer risikoen for elektrisk stød under normal drift. Modulet bør dog altid være lukket inde i et færdigt produkt med passende isolering omkring højspændingsterminalen.

EMC og støj

Omskiftningsfrekvensen er valgt for at minimere hørbar støj og elektromagnetisk interferens. Om nødvendigt kan et eksternt RC-filter eller et skærmet kabel anbefales til følsomme applikationer.

Typiske applikationer

• Luftrensere:Forsyner elektrostatiske udskillerplader eller negative iongeneratorer i boligenheder og bærbare enheder.
• Negative ion-enheder:Anvendes i desktop-ionisatorer, billuftfriskere og personlige wellness-produkter.
• Plasma moduler:Driver små plasmageneratorer til lugtfjernelse og overfladedesinfektion.
• Medicin og sundhedspleje:Velegnet til laveffekt desinfektionskamre, dentale sugesystemer og laboratorieluftrensningsmoduler.
• VVS tilbehør:Installeret inde i fancoil-enheder eller kanalmonterede ionisatorer til kontinuerlig luftbehandling.

Tilpasningsmuligheder

• Udgangsspænding:Fastgjort til 5 kV, 6 kV, 7 kV, 8 kV eller 9 kV alt efter model. Brugerdefinerede værdier kan evalueres.
• Indgangsspænding:DC 5 V eller DC 12 V standard. Andre spændinger kan være tilgængelige for volumenordrer.
• Polaritet:Negativ eller positiv udgang kan vælges. Negativt output er almindeligt for luftrensningsapplikationer.
• Ledningslængde og forbindelsestype:Højspændingsledningslængde og -terminering kan tilpasses.
• Hus og montering:Modulet kan leveres uden hus til direkte PCB-integration eller med monteringsflanger.

Pålidelighed og test

Hvert modul testes for udgangsspænding, indgangsstrøm og isolationsintegritet før forsendelse. Prøveprøver inkluderer kontinuerlig drift ved fuld belastning i 48 timer og termisk cyklus mellem -10°C og +60°C. Til medicinske eller store applikationer kan yderligere testrapporter leveres.

Ofte stillede spørgsmål

Kan udgangsspændingen justeres under drift?

Nej. Udgangsspændingen er fastsat fra fabrikken i henhold til den valgte model. Hvis der er behov for en variabel udgang, kræves der et andet modul eller et eksternt styrekredsløb. Vi kan diskutere skræddersyede løsninger til volumenprojekter.

Hvordan ved jeg, hvilken udgangsspænding jeg skal vælge?

Den nødvendige udgangsspænding afhænger af elektrodeafstanden og målapplikationen. For negative iongeneratorer er 5 kV til 7 kV almindelig. For elektrostatiske udskillere med større plademellemrum kan det være nødvendigt med 8 kV til 9 kV. Vores tekniske team kan hjælpe baseret på din elektrodekonfiguration.

Producerer dette modul ozon?

Selve modulet producerer ikke ozon direkte. Ozon kan dannes, når højspændingen påføres en skarp elektrode i luften, især ved højere spændinger. Hvis ozonstyring er et problem, kan udgangsspændingen holdes under 6 kV, eller der kan bruges et andet elektrodedesign.

Er modulet sikkert til brug i husholdningsapparater?

Modulet er designet med begrænset udgangsstrøm og indkapslet isolering. Når det er installeret inde i et korrekt jordforbundet apparat, opfylder det lavspændingssikkerhedskravene til husholdningsbrug. Imidlertid skal højspændingsudgangsledningerne være lukkede og ikke tilgængelige for brugerne.

Hvad er den typiske levetid for modulet?

Under normale driftsforhold og inden for det specificerede temperaturområde har modulet en forventet levetid på mere end 20.000 timer. De vigtigste fejlfaktorer er overspændingsindgang og kontinuerlig drift ved maksimal temperatur. Korrekt termisk styring i værtsenheden forbedrer levetiden.

Kan jeg bestille en prøve til evaluering?

Ja. Prøveordrer er tilgængelige til prototyping og test. Angiv den ønskede indgangsspænding, udgangsspænding, polaritet og ledningslængde, når du afgiver ordren.

Om Shengyuan-teknologi

Shengyuan Technology (DeFa-mærket) har udviklet højspændingsstrømforsyninger og plasmagenereringssystemer i over 20 år. Virksomheden leverer komponenter og komplette systemer til producenter i Nordamerika, Europa og Asien. DC-højspændingsmodulet beskrevet her er baseret på den samme kerneteknologi, som bruges i større industrielt renseudstyr, tilpasset til kompakte og forbrugervendte applikationer.
