Hurtigt svar
Når luftstrømmen er i m³/h og VOC-koncentrationen er i mg/m³, beregnes indløbets VOC-massebelastning somluftstrøm × koncentration ÷ 1.000.000. Resultatet er kg/t. For eksempel bærer 20.000 m³/h ved 300 mg/m³ 6 kg/h VOC.
Beregn ikke kontrolydelsen ud fra koncentration alene, når indløbs- og udløbsgasflow er forskellige. Konverter begge sider til massehastigheder, og brug derefter(indløbsmassehastighed − udløbsmassehastighed) ÷ indløbsmassehastighed × 100. Bekræft, at flow og koncentration bruger kompatible faktiske eller standardforhold, våd eller tør basis og enhver påkrævet iltkorrektion.
Kerneformler for VOC-massebelastning
1. Konverter mg/m³ og m³/h til kg/h
VOC-massebelastning (kg/h) = luftstrøm (m³/h) × VOC-koncentration (mg/m³) ÷ 1.000.000
Divisoren kommer fra 1.000.000 mg pr. kg. Hvis begge indgange bruger en kompatibel gastilstandsbasis, annulleres kubikmetrene, og resultatet er en massehastighed.
2. Beregn udløbets VOC-massehastighed
Udløbs VOC-massehastighed (kg/h) = udløbsluftstrøm (m³/h) × udløbskoncentration (mg/m³) ÷ 1.000.000
Brug det målte udløbsflow i stedet for automatisk at kopiere indløbsflowet. Forbrændingsluft, fortynding, lækage, fordampning, kondensation eller en våd proces kan ændre gasvolumenet på tværs af systemet.
3. Beregn effektiviteten til fjernelse af kontrolenhed
Fjernelseseffektivitet (%) = (indløbsmassehastighed − udløbsmassehastighed) ÷ indløbsmassehastighed × 100
Dette er det massebaserede resultat for kontrolenheden. En simpel koncentrationsberegning giver kun det samme svar, når indløbs- og udløbsstrømningshastigheder og målegrundlag er ækvivalente.
4. Beregn årlig opfanget VOC-masse
Årlig opsamlet VOC (kg/år) = (indløb kg/h − udløb kg/h) × årlige driftstimer
Brug separate driftstilfælde, når processen har forskellige produkter, skift, rengøringscyklusser eller sæsonbestemte belastninger. Multiplicering af et kort testresultat med hele året kan misrepræsentere den faktiske pligt.
Bearbejdet eksempel: fra koncentration til årlig VOC-afgift
Antag følgende målte driftstilfælde:
- Indsugningsluftmængde: 20.000 m³/h
- Indløbs VOC-koncentration: 300 mg/m³
- Udgangsluftmængde: 22.000 m³/h
- Udløbs VOC-koncentration: 30 mg/m³
- Driftstid: 4.000 timer/år
Trin 1: Beregn indløbsmassebelastning
20.000 × 300 ÷ 1.000.000 = 6,00 kg/t
Trin 2: Beregn udløbets massehastighed
22.000 × 30 ÷ 1.000.000 = 0,66 kg/t
Trin 3: Beregn massebaseret fjernelseseffektivitet
(6,00 − 0,66) ÷ 6,00 × 100 = 89 %
En koncentrationsberegning ville vise 90 %. Forskellen opstår, fordi udløbsflowet er højere. I nogle projekter er kløften meget større, så massebaseret sammenligning er det sikreste tekniske grundlag.
Trin 4: estimer årligt opfanget VOC
(6,00 − 0,66) × 4.000 = 21.360 kg/år
Dette årlige tal er et screeningsestimat for denne driftssag, ikke en tilladelsesopgørelse i sig selv. Et forsvarligt årligt skøn skal afspejle den fulde produktionsplan, nedetid, belastningsændringer og den godkendte emissionsmetodologi.
Match gastilstand og rapporteringsgrundlag
Luftstrøm og koncentration skal beskrive samme gasgrundlag. Multiplicering af faktisk m³/h med en koncentration angivet pr. normal kubikmeter blander to forskellige volumener og giver den forkerte massehastighed.
| Punkt | Spørgsmål der skal løses | Hvorfor det betyder noget |
|---|---|---|
| Faktisk eller standard volumen | Er begge værdier i m³ eller begge i Nm³ ved de samme angivne referencebetingelser? | Gasvolumen ændres med temperatur og tryk. |
| Våd eller tør basis | Er vanddamp inkluderet eller fjernet i både flow og koncentration? | Fugt ændrer den rapporterede gasvolumen og koncentration. |
| Ilt korrektion | Kræver reglen koncentration korrigeret til et reference iltniveau? | Fortyndingsluft ændrer målt koncentration uden nødvendigvis at ændre forureningsmasse. |
| VOC rapporteringsgrundlag | Er værdien forbindelsesspecifik, total kulbrinter, som kulstof eller som en kalibreringsgas såsom propan? | Forskellige rapporteringskonventioner er ikke udskiftelige. |
| Prøveudtagningstid | Blev luftstrøm og koncentration målt under samme produktionsforhold? | En topkoncentration parret med en ikke-relateret luftstrøm frembringer en falsk belastning. |
Bevar det af laboratoriet indberettede grundlag og den gældende tilladelse. Konverter ikke et resultat stille for at få to kolonner til at se sammenlignelige ud.
Sådan konverteres ppmv til mg/m³
En ppmv-værdi er en molær volumenfraktion. Konvertering af det til en massekoncentration kræver molekylvægten og gastemperaturen og -trykket. For en ideel gas:
mg/m³ = ppmv × molekylvægt (g/mol) × absolut tryk (Pa) ÷ [8,314 × absolut temperatur (K)] × 0,001
Ved 25°C og én atmosfære forenkles dette til camg/m³ = ppmv x molekylvægt ÷ 24,45. Denne genvej er kun gyldig for de angivne forhold. Det kræver også en kendt forbindelse eller en klart defineret rapporteringsækvivalent.
For blandet udstødning kan en molekylvægt ikke nøjagtigt repræsentere hver VOC. EPA'erneMetode 18omhandler måling af individuelle gasformige organiske forbindelser ved gaskromatografi.Metode 25Amåler total gasformig organisk koncentration ved hjælp af en flammeioniseringsanalysator. Den metode, der kræves af den gældende regel eller tilladelse, bør styre projektberegningen.
Enhedseffektivitet er ikke overordnet systemeffektivitet
Et behandlingsapparat kan kun kontrollere den VOC, der når den. EPA definerer indfangningseffektivitet som procentdelen af emissioner, der opfanges og udluftes til kontrolenheden. Emhætter, indkapslinger, kanaler og ventilatorer påvirker derfor resultatet ved siden af RTO, carbon bed eller andet behandlingsstadium. Se denVejledning til EPA-fangstsystem.
Samlet systemeffektivitet = indfangningseffektivitet × kontrolenhedseffektivitet
Konverter procenterne til decimaler før multiplikation. Hvis opfangningseffektiviteten er 90 %, og enhedens effektivitet er 95 %, er den samlede systemeffektivitet 0,90 × 0,95 = 0,855 eller 85,5 %. At rapportere enhedens 95 % resultat som ydelsen af hele produktionslinjen ville overdrive total kontrol.
EPA-metode 204 indeholder kriterier og procedurer forbundet med evaluering af capture-effektivitet. Den korrekte testmetode afhænger af kabinettet og gældende lovkrav; det skal aftales med kvalificeret test- og tilladelsespersonale.
Hvordan VOC-massebelastning påvirker behandlingssystemets størrelse
Luftstrøm bestemmer kanal, ventilator og udstyrs tværsnit. VOC-massebelastning bestemmer mængden af forurenende stof, der skal destrueres, opsamles eller genvindes. To kilder med samme luftstrøm kan derfor have brug for meget forskellige systemer.
| Teknologi | Hvorfor massefyldning betyder noget | Yderligere data er nødvendige |
|---|---|---|
| Aktivt kul | Registrerede kg/dag hjælper med at estimere medieforbrug og udskiftnings- eller regenereringsfrekvens. | Forbindelsesspecifik arbejdskapacitet, fugtighed, temperatur og gennembrudsgrænse |
| RTO | VOC-masse og sammensætning påvirker varmeafgivelsen, behovet for hjælpebrændstof og termisk kontrol. | Varmeværdi, koncentrationstoppe, indløbstemperatur, driftstimer og varmegenvinding |
| Kondensator | Genvindelig masse påvirker kondensathastigheden og værdien af opløsningsmiddelgenvinding. | Damp-væske opførsel, køleforhold, vandindhold og opløsningsmiddelblanding |
| Skrubber | Absorberet masse påvirker væskecirkulationen, reagensbrug og nedblæsningsbelastning. | Opløselighed, reaktionskemi, gas-væske ligevægt og spildevandskapacitet |
| Koncentrator plus oxidationsmiddel | Massebalancen bør lukke over adsorption, desorption og endelig destruktion. | Koncentrationsforhold, desorptionsflow, mediekompatibilitet og spidsbelastning |
Læsindustriel VOC-behandlingsvejledningfor den komplette teknologishortliste. For de to almindelige mulighederRTO versus aktiveret kul guideforklarer, hvordan luftstrøm, lastning og driftsplan ændrer livscyklusomkostninger.

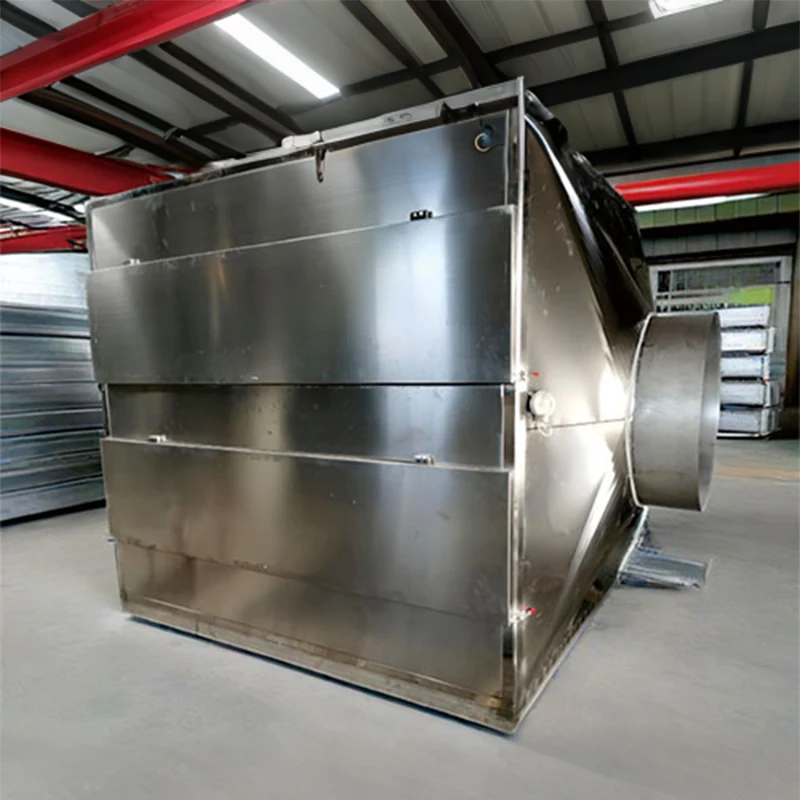

Kulstofprojekter bør fortsætte medaktiveret kul gennembrud og udskiftning guide. Termiske projekter kan brugeRTO arbejdsprincipvejledningat forbinde VOC-belastning med varmegenvinding og overvågning.
Byg en måleplan, der repræsenterer produktionen
En beregning er kun så god som målingerne bag den. Registrer opstart, normal produktion, maksimal gennemstrømning, produktskift, rengøring og nedlukning, når disse tilstande påvirker emissioner. Batchplanter bør fange korte toppe i stedet for kun at stole på et skiftgennemsnit.
EPA-metode 2 og relaterede metoder bruges til målinger af stak- eller kanalgashastighed og volumetrisk flow. EPA bemærker, at metode 2 strømningsresultater bruges sammen med målinger af forurenende stoffer til at bestemme forurenende emissionsrater. Agenturetspromulgeret testmetodeindeksangiver de gældende metoder for flow, fugt, ilt og organiske forbindelser.
En nyttig målepost inkluderer:
- Prøveudtagningssted og testmetode
- Produktionslinje, produkt, gennemløb og driftstilstand
- Luftstrøm, temperatur, tryk, fugt og iltbasis
- Indløbs- og udløbskoncentrationer med rapporteringsækvivalenten
- Start- og sluttidspunkt for hvert løb
- Kontrolsystems sætpunkter og alarmer under kørslen
- Enhver bypass, lækage, vedligeholdelse eller unormal tilstand
VOC behandling RFQ data checkliste
- Normal, minimum og maksimum luftstrøm med faktisk eller standard basis
- Normal og maksimal VOC-koncentration med vådt/tørt og rapporteringsgrundlag
- Sammensætningsliste, omtrentlige fraktioner og sikkerhedsdata
- Beregnet normal og maksimal VOC-massebelastning i kg/h
- Temperatur, luftfugtighed, ilt, tryk og medforurenende stoffer
- Daglige og årlige driftstimer efter produktionssag
- Påkrævet udløbskoncentration, massegrænse eller fjernelseseffektivitet
- Oplysninger om fangsteffektivitet for emhætten eller kabinettet
- Gældende testmetode, gennemsnitsperiode og tilladelsesbetingelser
- Fremtidig produktionsudvidelse og troværdige oprørte sager
Har du brug for en VOC-belastningsgennemgang før udstyrsvalg?
DeFa Environmental Equipment forsyningerindustrielt udstyr til behandling af affaldsgas. Send den målte luftstrøm, koncentrationsprofil, sammensætningsliste, gasforhold, driftsplan og udløbsbehov. Ingeniørteamet kan sammenligne behandlingskoncepter ved hjælp af en ensartet massebalancebasis.
Ofte stillede spørgsmål
Hvordan konverterer jeg mg/m³ til kg/h?
Multiplicer koncentrationen i mg/m³ med luftstrømmen i m³/h, divider derefter med 1.000.000. Bekræft, at begge værdier bruger kompatible faktiske eller standard, våde eller tørre forhold.
Kan jeg beregne effektiviteten af VOC-fjernelse ud fra koncentration alene?
Kun når indløbs- og udløbsflowhastigheder og rapporteringsgrundlag er ækvivalente. Ellers skal du beregne indgangs- og udgangsmassehastigheder separat og sammenligne disse værdier.
Er m³/h og Nm³/h udskiftelige?
Nr. m³/h beskriver generelt gassen ved faktiske driftsforhold, mens Nm³/h refererer til angivne normale forhold. Den nøjagtige referencetemperatur og -tryk skal identificeres før konvertering.
Hvorfor er den samlede VOC-kontrol lavere end enhedens effektivitet?
Enheden behandler kun opfangede emissioner. Samlet ydeevne kombinerer optagelseseffektivitet med kontrolenhedseffektivitet, så tab ved emhætten eller kabinettet reducerer resultatet for hele produktionskilden.
