Udarbejdet af DeFa Engineering Team
Hurtigt svar

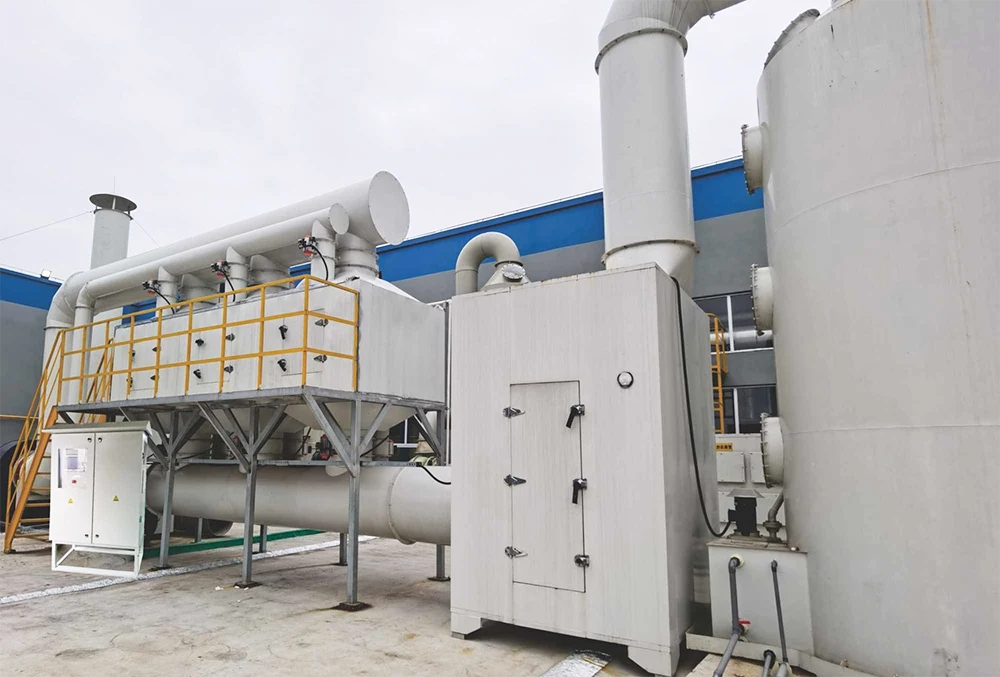

En RTO behandler industriel VOC-udstødning i tre gentagne trin. Først forvarmer en varm keramisk seng den indkommende gas. For det andet kommer gassen ind i et forbrændingskammer, hvor tilstrækkelig temperatur, opholdstid og blanding tillader kompatible organiske forbindelser at oxidere. For det tredje passerer den behandlede varme gas gennem et andet keramisk leje og overfører meget af dets varme til det medie, før det forlader systemet. Skifteventiler vender periodisk luftstrømmen, så sengene skifter mellem at frigive og lagre varme.
RTO-arbejdsprincippet er ligetil, men pålidelig drift afhænger af den reelle udstødningssammensætning, VOC-massebelastning, luftstrøm, partikel- eller tågeindhold, temperaturområde, sikkerhedskontrol og emissionsgrænse. For teknologivalg ud over RTO, seindustriel VOC-behandlingsvejledning.
RTO-arbejdsprincippet: oxidation plus regenerativ varmegenvinding
Et termisk oxidationsmiddel er en forbrændingsanordning, der bruges til at kontrollere flygtige organiske forbindelser, kulilte og udvalgte flygtige, farlige luftforurenende stoffer. DeU.S. EPA vejledning om termisk oxidationsmiddelidentificerer tre centrale designfaktorer: en temperatur, der er høj nok til de organiske målbestanddele, tilstrækkelig opholdstid til reaktionen og tilstrækkelig turbulens eller blanding mellem affaldsgassen og forbrændingsluften.
Ordetregenererendehenviser til varmegenvindingsmetoden. I stedet for at udlede al varmen efter oxidation, passerer en RTO den varmebehandlede gas gennem en fast keramisk seng. De keramiske medier absorberer varme. Når luftstrømmen skifter retning, forvarmer den lagrede varme den næste del af den indgående udstødning. EPA adskiller dette alternerende leje-arrangement fra rekuperative oxidationsmidler, som bruger en konventionel berøringsfri varmeveksler.
De keramiske medier fjerner ikke VOC af sig selv. Dens opgave er at flytte varme fra den behandlede udløbsside til den ubehandlede indløbsside. VOC-destruktion sker i den opvarmede reaktionszone, når de nødvendige driftsbetingelser opretholdes.
Sådan fungerer RTO-driftscyklussen
- Opsamling og indløbskontrol.En ventilator trækker opfanget procesudstødning gennem kanalsystemer og enhver påkrævet forbehandling. Spjæld, isoleringsanordninger og sikkerhedsinstrumenter styrer indgangen til RTO'en.
- Forvarmning i keramisk indløbsseng.Den køligere VOC-ladede gas passerer gennem keramiske medier, der holdt på varmen under den foregående cyklus. Dens temperatur stiger, før den når forbrændingskammeret.
- Termisk oxidation.Den forvarmede gas kommer ind i kammeret. En brænder leverer den ekstra varme, der kræves under opstart eller lavbelastningsdrift. Temperatur, tid og blanding skal matche forbindelserne og aftalt destruktionspligt.
- Varmelager på afgangssiden.Den behandlede gas kommer ind i en køligere keramisk seng. Varmeoverførsler fra gassen til mediet, sænker udgangstemperaturen, mens lejet forberedes til næste indløbscyklus.
- Ventilskift og udrensning.Ventilerne skifter position, så den varme udløbsleje bliver den næste indløbsleje. I en flerkammerkonfiguration kan et rensetrin flytte resterende ubehandlet gas ud af kammeret, før det bliver en udløbsvej.
Denne sekvens gentages kontinuerligt. DeFa'erregenerativt termisk oxidationsudstyrbeskrivelsen bruger et flerkammerarrangement med keramiske varmeopbevaringssektioner, skifteventiler og et dedikeret rensetrin. Den endelige kammertælling og ventilsekvens skal vælges for den påkrævede luftstrøm, fjernelsespligt, trykadfærd og driftskontinuitet.
Kernekomponenter og hvad hver enkelt gør
| Komponent | Fungere | Hvad skal man tjekke |
|---|---|---|
| Indfangningskanal og blæser med induceret træk | Flytter procesudstødning fra kilden gennem behandlingssystemet | Luftstrøm, blæserstrøm, lækage, tryk og kildefangst |
| Indløbsisolering og sikkerhedsanordninger | Kontroller, om udstødningen kan trænge ind under normale eller unormale forhold | Positionsfeedback, interlocks, alarmer og fejlsikker handling |
| Skifteventiler | Vend strømningsretningen gennem de keramiske senge | Timing, tætningstilstand, lækage og aktuatorrespons |
| Keramiske medier senge | Opbevar varme fra behandlet gas og frigiv den til indkommende gas | Temperaturprofil, trykfald, aflejringer og sengens tilstand |
| Forbrændingskammer og brænder | Giv reaktionszonen og supplerende varme | Kammertemperatur, brændstoftryk, flammesikkerhed og ildfast tilstand |
| Udrensningssystem | Reducerer ubehandlet gasoverførsel under ventilskift | Renseflow, timing og ventilkoordinering |
| Styring og instrumentering | Sekvens opstart, drift, nedlukning og beskyttelsesreaktioner | Sensorkalibrering, alarmhistorik, trends og dataopbevaring |
| Stabel- og prøveudtagningsbestemmelser | Udledningsbehandlet gas- og støtteydelsestest | Prøveudtagningsadgang, flowforhold og nødvendige overvågningspunkter |
Hvilke RTO driftsparametre betyder mest?
EPA identificerer udløbets VOC-koncentration og forbrændingskammerets temperatur som primære præstationsindikatorer for VOC-kontrol. Andre nyttige indikatorer omfatter kulilte i udløbet, gasstrømningshastighed, blæserstrøm, kuldioxid og oxygen i udløbet og hjælpebrændstoftryk. Den gældende tilladelse kan kræve en specifik delmængde, gennemsnitsperiode, alarmreaktion eller registreringsmetode.
Et nyttigt betjeningsinstrumentbræt bør også vise temperaturfordelingen over de keramiske lejer, trykfald, omskiftningsventilstatus, brændertilstand og indløbs VOC eller brændbarhedstilstand, hvor det kræves af sikkerhedsdesignet. En læsning kan ikke bevise, at hele systemet er sundt. For eksempel afslører en normal kammertemperatur ikke dårlig kildefangst, en utæt ventil eller en blokeret del af keramiske medier.
Hvorfor VOC-massebelastning ændrer RTO-brændstofforbruget
RTO-økonomi afhænger af både luftstrømmen og den kemiske energi, der kommer ind med VOC'erne. En stor strøm af meget fortyndet luft kræver, at mere gas opvarmes, samtidig med at den giver mindre varme fra VOC-oxidation. En højere kompatibel VOC-massebelastning kan reducere brænderbehovet, men systemet skal stadig forblive inden for dets designede termiske og brændbare hylster.
VOC-massebelastning (kg/h) = luftstrøm (m³/h) × koncentration (mg/m³) ÷ 1.000.000
Denne beregning er kun et første skridt. En rigtig varmebalance kræver også indløbstemperatur, individuelle forbindelser og varmeværdier, luftlækage, keramisk ydeevne, driftsplan, opstartsfrekvens og varmetab. Hvis strømmen er ekstremt fortyndet, skal du sammenligne kildeadskillelse eller koncentration, før du forpligter dig til en fuldstrøms RTO. Den fokuseredeRTO versus aktivt kul sammenligningforklarer, hvordan massebelastning ændrer teknologishortlisten.
Almindelige RTO-driftsproblemer og første kontroller
| Symptom | Mulige årsager | Første kontrol |
|---|---|---|
| Brændstofforbruget stiger | Lavere VOC-belastning, overskydende fortyndingsluft, luftlækage, forringelse af varmegenvinding eller længere tomgang | Sammenlign luftstrøm, indløbs VOC-belastning, temperaturbalance og produktionsplan med designgrundlaget |
| Trykfaldet stiger | Støv, olie, klæbrige kondenserbare materialer eller beskadigede medier, der begrænser sengen | Inspicer forbehandling, tryktendenser og medietilstand |
| Udgangens VOC stiger under skift | Ventillækage, forkert timing eller utilstrækkelig udrensning | Gennemgå ventilpositionsfeedback, tætning, renseflow og cyklustendenser |
| Ujævne sengetemperaturer | Fejlfordeling af flow, aflejringer, medieskader eller ventilproblemer | Sammenlign temperaturzoner, trykdata og ventilrækkefølge |
| Der opstår korrosion eller aflejringer | Uventede forbindelser, syredannende produkter, kondensation eller utilstrækkelig forbehandling | Tjek igen gasspecifikation, dugpunkt, materialer og behov for nedstrøms behandling |
Juster ikke sikkerhedsgrænser eller omgå låse som en genvej til fejlfinding. Ændringer, der involverer brændere, brændbare gasser, udrensningslogik eller nødstop kræver kvalificeret personale og stedets godkendte ændringsstyringsprocedure.
Oplysninger påkrævet før specificering af en RTO
- Minimum, normal og maksimal luftstrøm
- VOC-koncentrationsprofil, inklusive opstart, rengøring og batch-toppe
- Individuelle VOC-forbindelser, iltniveau og antændelighedsoplysninger
- Temperatur, luftfugtighed, tryk og forventet driftsplan
- Støv, olietåge, sur tåge, aerosoler og kondenserbart materiale
- Påkrævet udløbsgrænse, fjernelsesgrundlag, testmetode og gennemsnitsperiode
- Tilgængeligt brændstof og elektricitet, plads, støjgrænse og vedligeholdelsesadgang
- Udvidelsesplaner, redundansbehov og produktionsrespons på en RTO-tur
