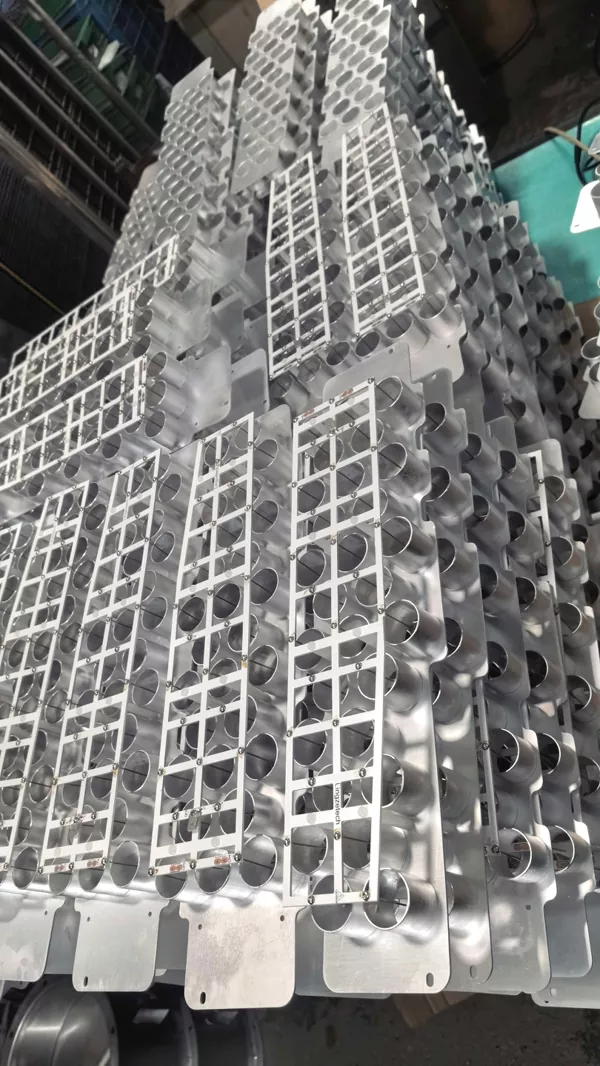

Elektrostatisk luftrensningsmodul

DeFa Electrostatic Air Purification Module (også kaldet ESP-modul) er en kompakt elektrostatisk højspændingsudfældningsenhed designet til integration i luftbehandlingssystemer, husholdningsapparater og brugerdefineret luftrensningsudstyr. Det fjerner luftbåret støv, PM2.5, bakterier og vedhæftede mikroorganismer ved at oplade partikler i et elektrisk felt og samle dem på modsat ladede plader. Modulet er leveret af Shengyuan Technology (DeFa-mærket), en producent med over 20 års erfaring i højspændingsstrømforsyninger og plasmasystemer.

Modulet er tænkt som en OEM-komponent eller som en eftermonteringsløsning. Dens mekaniske dimensioner, elektrisk input og luftstrømsgrænseflade kan tilpasses til specifikke projektkrav. Typiske anvendelser omfatter luftrensere til boliger, friskluftsystemer, kommercielle HVAC-enheder og specialiserede industrielle luftrensere. Fordi kerneteknologien ikke er afhængig af tætte mekaniske filtre, fungerer modulet med lav luftstrømsmodstand og lavt energiforbrug.

Nøgle tekniske parametre

Arbejdsprincip

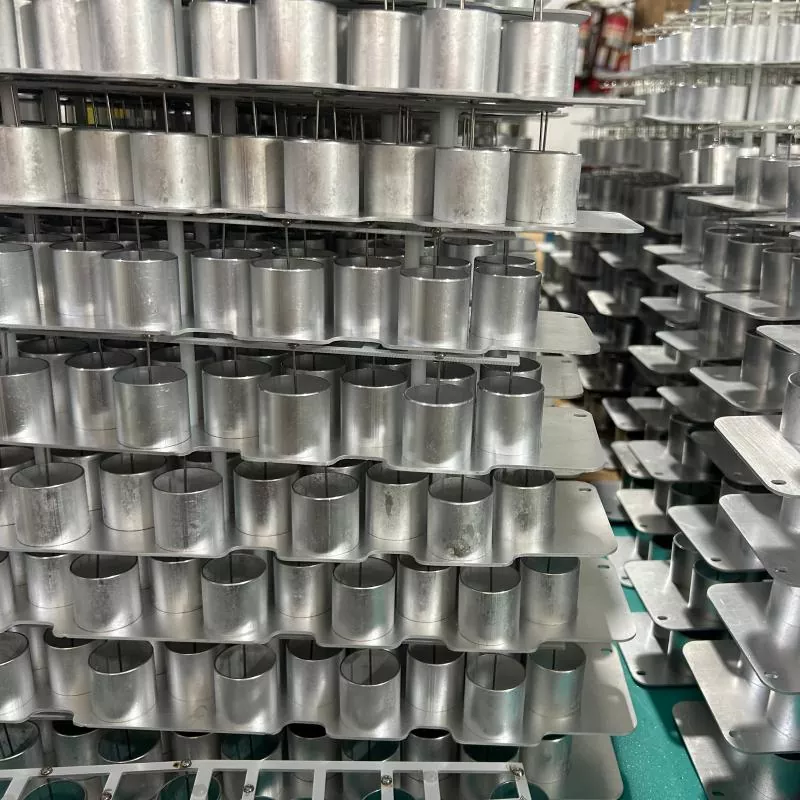

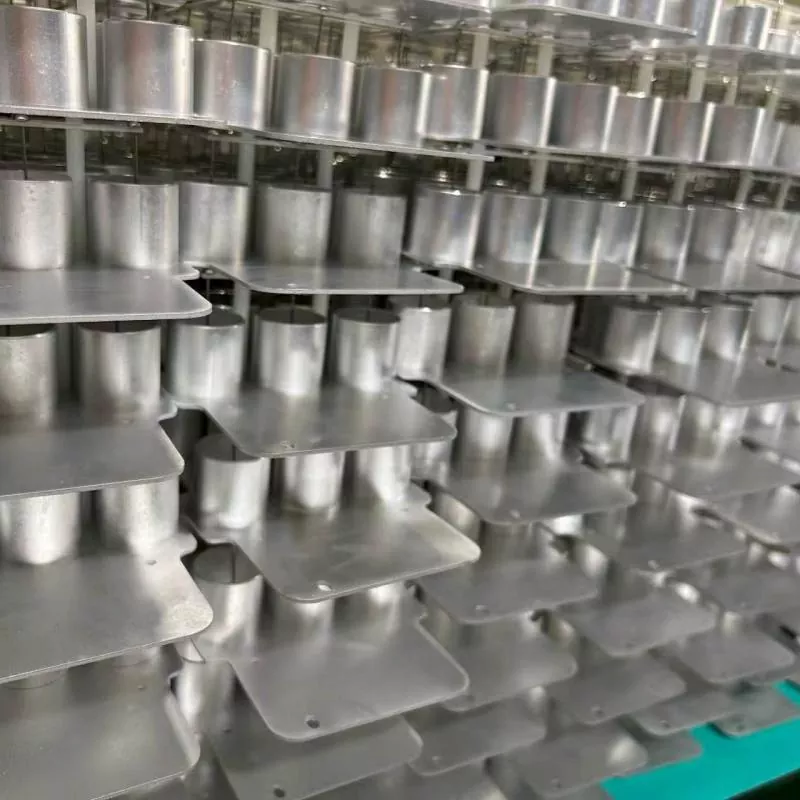

Modulet anvender et højspændings-DC-felt mellem udladningselektroder og kollektorplader. Luftbårne partikler, der kommer ind i feltet, bliver elektrisk ladede og tiltrækkes derefter til solfangerens overflade. Denne mekanisme fjerner fint støv, røg, pollen og mikroorganismer uden det høje trykfald forbundet med tætte HEPA-medier. Opsamlerpladerne kan vaskes og genbruges, hvilket reducerer omkostningerne til forbrugsvarer over produktets levetid.

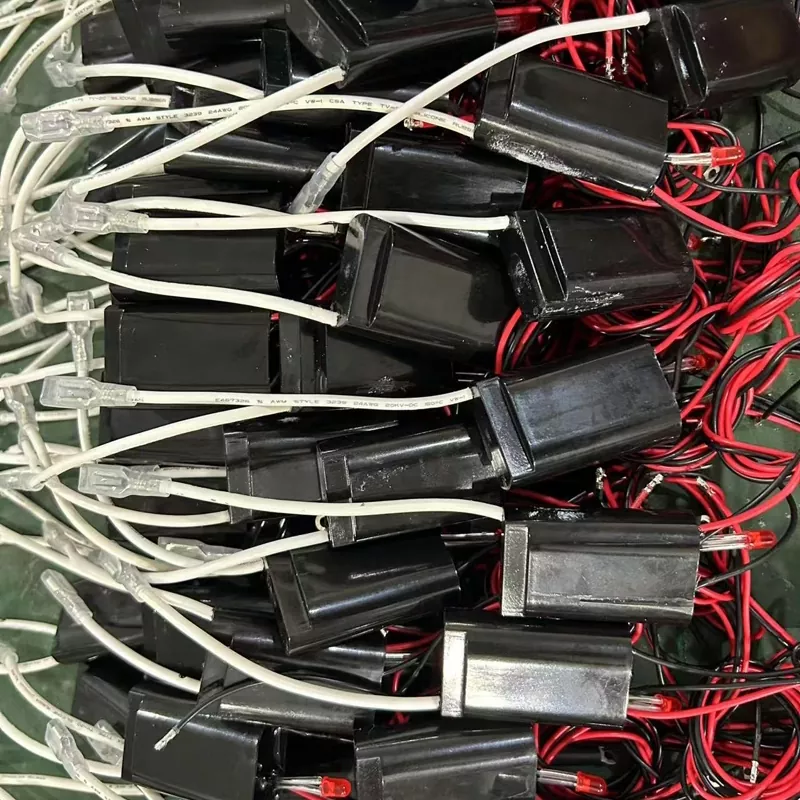

Højspændingsforsyningen er designet til stabil udgang, selv når indgangsspændingen svinger. Dette er vigtigt for boligapplikationer, hvor netspændingen kan variere, og for mobile eller solcelledrevne installationer, hvor strømkilden ikke altid er konstant. Effektniveauet kan indstilles til at balancere rensningseffektivitet med ozonproduktion, hvilket holder resterende ozon inden for almindelige indendørs luftgrænser.

Moduldesign og integrationsfleksibilitet

Kompakt og tilpasselig konstruktion

Modulet kan fremstilles i rektangulære, kvadratiske eller cirkulære formfaktorer for at matche værtsudstyret. Monteringshuller, elektriske stik og luftstrømsretning defineres under designfasen. Dette gør det muligt at installere ESP-modulet inde i luftrensere, emhætter, HVAC-kanaler, loftskassetter eller bærbare enheder.

Bred spændingsindgang

To hovedstrømforsyningsversioner er tilgængelige. Lavspændings DC-versionen fungerer fra 12V eller 24V og er velegnet til køretøjer, solcelleanlæg eller batteridrevet udstyr. AC-versionen accepterer standard netspænding og inkluderer en isoleret højspændingstransformer. Begge versioner inkluderer overstrøms- og kortslutningsbeskyttelse.

Valgfri sensor og kontrolinterface

Modulet kan leveres med en simpel tænd/sluk-styring eller med interface til PM2.5-sensorer, ventilatorhastighedssignaler eller en systemcontroller. Dette gør det muligt for værtsenheden at justere rensningsintensiteten baseret på luftkvaliteten i realtid. Der kan også gives et vedligeholdelsessignal for at angive, hvornår opsamlervask anbefales.

Typisk anvendelsesområde

ESP-modulet er ikke begrænset til en enkelt branche eller installationstype. Almindelige anvendelser omfatter:

• Luftrensere til boliger:Integration i tårn- eller skrivebordsenheder til soveværelser, stuer og børneværelser.
• Friskluftsystemer:Monteres i indblæsnings- eller returkanaler til ventilation i hele boligen.
• Kommerciel HVAC:Eftermonteret i ventilatorkonvektorer, loftkassetter eller luftbehandlingsenheder på kontorer, hoteller og butikslokaler.
• Offentlig transport:Tilpasset til bus-, bus- og undergrundskabineluftrensning med DC-indgang og vibrationsbestandigt design.
• Industrielt og specialudstyr:Anvendes til udsugning af svejserøg, laserskære udstødning eller elektronisk renrumsluftbehandling.
• Tilpassede OEM/ODM-projekter:Modulstørrelse, spænding, stiktype og kollektormateriale kan specificeres af kunden.

Til hjemmeinstallation er modulet typisk indlejret i et færdigt apparat i stedet for installeret som en enkeltstående udsat enhed. DeFa kan levere enten det blottede modul til OEM-brug eller et komplet sæt med hus og ventilator til direkte integration.

Installation og vedligeholdelse

Retningslinjer for integration

• Sørg for en luftstrømsvej gennem modulet med tilstrækkelig jævn fordeling over kollektorfladen.
• Sørg for, at højspændingsdelen er lukket og utilgængelig under drift.
• Brug den specificerede monteringsretning for at lade støv sætte sig på opsamlingsplader uden at falde ned i andre komponenter.
• Tilslut strømforsyningen i henhold til ledningsdiagrammet, og kontroller jordforbindelsen, hvis der anvendes et metalhus.

Samler rengøring

Samlerplader bør efterses periodisk afhængigt af forureningsbelastningen. Ved typisk indendørs brug er rengøring hver 1. til 3. måned tilstrækkelig. Opsamleren kan fjernes og vaskes med varmt vand og mildt rengøringsmiddel og derefter tørres helt før geninstallation. De ioniserende ledninger eller nåle skal muligvis udskiftes efter lang tids brug, afhængigt af driftsforholdene.

Ofte stillede spørgsmål

Kan modulet bruges i en husholdningsluftrenser?

Ja. Modulet kan integreres i en boligluftrenser eller friskluftsystem. Den fjerner støv, PM2.5 og bakterier med lavt strømforbrug og lavt støjniveau. Til hjemmebrug er modulet normalt indbygget i en komplet enhed med sikkerhedskabinet og ventilator.

Hvad er forskellen mellem ESP- og HEPA-filtrering?

ESP-moduler bruger et elektrisk felt til at fange partikler på vaskbare plader, mens HEPA-filtre bruger tætte fibre til at fange partikler. ESP-systemer har lavere luftstrømsmodstand og lavere udskiftningsomkostninger, fordi solfangeren kan genbruges. HEPA-filtre kan opnå højere single-pass effektivitet for meget fine partikler, så nogle designs kombinerer begge teknologier for maksimal ydeevne.

Generer modulet ozon?

Under normal drift kan højspændingsudladningen producere en lille mængde ozon. DeFa strømforsyninger er indstillet til at holde ozonoutput under almindeligt accepterede indendørs grænser. Hvis strengere ozonkontrol er påkrævet, kan en ozonreducerende katalysator eller lavere effektindstilling anvendes.

Kan modulet tilpasses til et specifikt produkt?

Ja. Dimensioner, luftstrømsklassificering, forsyningsspænding, kollektormateriale og forbindelsestype kan alle tilpasses. DeFa yder teknisk support til integration, herunder luftstrømssimulering og elektrisk kompatibilitetstest.

Er modulet sikkert til brug i beboede rum?

Højspændingsdelen er fuldt isoleret og lukket. Når de er integreret i et færdigt apparat, er alle tilgængelige dele isoleret fra højspændingskredsløbet. Lavspændingsindgangen omfatter også beskyttelse mod overstrøm og kortslutning.

Hvad er den typiske levetid for modulet?

Ved almindelig solfangerrensning kan modulet fungere i 8 til 10 år eller længere. Højspændingsstrømforsyningen er designet til kontinuerlig drift og er testet for isoleringsevne før forsendelse.

Producent Engineering Baggrund

Shengyuan Technology (DeFa-mærket) har specialiseret sig i højspændingsstrømforsyninger, plasmagenerering og miljørensningsudstyr. Virksomheden har leveret komponenter og systemer til kunder i Nordamerika, Europa og Asien. For elektrostatiske moduler anvender Shengyuan den samme højspændingsstyringsteknologi, der bruges til industriel udstødningsbehandling, med modifikationer til bolig- og kommerciel produktintegration. Intern test inkluderer kontinuerlig drift, isolationsmodstand og ydelsesverifikation under variabel indgangsspænding.
