Ventilationskontrolspjæld

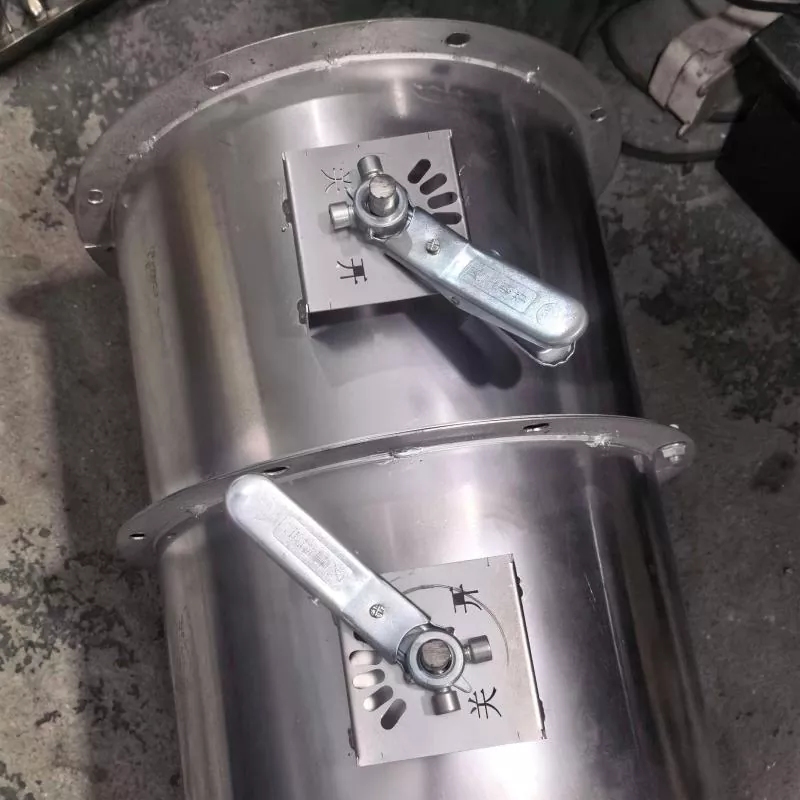

DeFa ventilationsspjæld bruges til at styre luftstrømmen i HVAC-systemer, renrum, industriel procesventilation og tunnel- eller metrolufthåndtering. Produktsortimentet omfatter motoriserede reguleringsspjæld, manuelle afbalanceringsspjæld, pneumatiske afspærringsspjæld og brand-/røgspjæld. Spjældene er produceret af Shengyuan Technology (DeFa-mærket), som har mere end 20 års erfaring med miljøkontroludstyr og højspændings elektroniske systemer.

Standard og brugerdefinerede størrelser kan leveres. Materialevalg, aktuatortype, styresignal og lækageklasse konfigureres i henhold til kanalsystemkravene. De følgende afsnit skitserer de vigtigste tekniske data, konstruktionsdetaljer, valgpunkter og vedligeholdelsesanbefalinger.

Tekniske data

Konstruktionsdetaljer

Ramme og klinger

Rammen er lavet af galvaniseret stål eller rustfrit stål med flange- eller slip-fit ​​forbindelse. Bladene er profileret for stivhed og fås i enkelt- eller flerbladsarrangementer. Til korrosive miljøer kan 316 rustfrit stål eller epoxybelagt galvaniseret stål specificeres.

Tætninger og lejer

Klingekanttætninger og rammepakninger reducerer lækage i lukket position. Nylon- eller bronzelejer understøtter bladakslerne. Disse lejer er udvalgt til at give lav friktion uden behov for regelmæssig smøring.

Aktuator montering

Elektriske og pneumatiske aktuatorer er monteret på spjældakslen med en universalklemme eller direkte kobling. Fjeder-retur-aktuatorer anvendes, hvor spjældet skal svigte til en sikker position ved effekttab. Aktuatorledningerne og positionsindikatoren forbliver tilgængelige efter installationen.

Retningslinjer for udvælgelse

Ved valg af spjæld skal følgende punkter tages i betragtning:

• Kontrolfunktion:For at modulere luftstrømmen skal du vælge et spjæld med lav lækage med et analogt styresignal. For enkel isolering er et to-positions spjæld med åben/luk aktuator tilstrækkelig.
• Kanaltryk:Spjældblad og akseltykkelse skal passe til det statiske tryk i kanalen. Højtrykssystemer kræver forstærket konstruktion.
• Lækagekrav:Anvendelser såsom renrum eller laboratorier kræver ofte klasse 0 eller 1 lækage. Generelle komfortsystemer kan bruge klasse 2 eller 3.
• Miljøforhold:Udendørs installationer kræver vejrbestandige aktuatorer og korrosionsbestandige materialer. Køkkenaftræk eller kemiske røgkanaler kan have brug for rustfri stålkonstruktion.
• Brandsikkerhed:Hvor kanalen passerer gennem en brandklassificeret væg, skal et certificeret brandspjæld vælges og installeres i henhold til lokal lovgivning.

Kvalitetssikring og test

DeFa spjæld er produceret under et dokumenteret kvalitetsstyringssystem. Hver batch kontrolleres for klingejustering, tætningsintegritet og aktuatordrift. Lækagetest udføres på prøveudtagningsbasis i henhold til EN 1751 eller GB/T 14294. Brandspjæld testes i godkendte laboratorier og leveres med de relevante testrapporter.

Til projekter, der kræver yderligere dokumentation, kan vi levere materialecertifikater, aktuatorcyklustestregistreringer og fabriksaccepttestrapporter.

Installationsnoter

• Monter spjældet i en lige kanalsektion. Et lige løb på mindst 2 til 3 kanaldiametre før og efter spjældet reducerer turbulens og forbedrer kontrolnøjagtigheden.
• For brandspjæld, følg installationsretningen markeret på etiketten og forsegl den ringformede spalte med godkendt brandhæmmende materiale.
• Kontroller, at aktuatorens omdrejningsretning stemmer overens med styresignalet. Hvis der anvendes flere spjæld, indstilles adresser og signalområder før systemstart.
• Sørg for et adgangspanel nær spjældet for at tillade inspektion og udskiftning af aktuatoren uden at skære i kanalen.

Vedligeholdelse og fejlfinding

Rutinetjek

• Hver måned: Undersøg visuelt knive og tætninger for støvopbygning eller fremmedlegemer.
• Hvert kvartal: Kør spjældet gennem dets fulde område, og kontroller, at positionsfeedbacken matcher den faktiske vinklen.
• Hvert år: test fejlsikker drift for brand-/røgspjæld og udskift eventuelle slidte tætninger eller aktuatorbatterier.

Almindelige fejl

• Spjæld reagerer ikke på styresignal:Kontroller ledninger, aktuatorstrømforsyning og signalpolaritet. Hvis aktuatoren modtager et signal, men ikke bevæger sig, kan drejningsmomentet være utilstrækkeligt på grund af kanaltryk eller klingebinding.
• Luftlækage i lukket position:Efterse klingekanttætninger for slid eller fejljustering. Juster knivstoppene om nødvendigt.
• Overdreven driftsstøj:Tjek for løse klinger, slidte lejer eller kanalvibrationer. Spænd akselkoblinger og tilføj kanalafstivninger, hvis det er nødvendigt.

Ofte stillede spørgsmål

Kan jeg få et spjæld i en ikke-standard størrelse?

Ja. Brugerdefinerede størrelser fremstilles for at matche ikke-standard kanaldimensioner. Angiv åbningsstørrelse, flangetype og påkrævet lækageklasse for et præcist tilbud.

Hvad er forskellen mellem modsatte blade og parallelle blade dæmpere?

Modsatte bladdæmpere roterer tilstødende blade i modsatte retninger, hvilket giver en mere lineær luftstrømskarakteristik. De foretrækkes til modulerende styring. Parallelle bladdæmpere bevæger alle blade i samme retning og bruges hovedsageligt til åben/luk eller to-positionsservice.

Leverer du spjæld med hurtigvirkende aktuatorer til sikkerhedssystemer?

Ja. Fjeder-retur elektriske aktuatorer og pneumatiske aktuatorer med hurtige udstødningsventiler kan opnå lukketider på nogle få sekunder. Disse er ofte specificeret til røgkontrol eller nødisolering.

Kan spjældet bruges i omgivelser med høj luftfugtighed?

Rustfrit stål eller belagt galvaniseret stålkonstruktion med IP54 eller højere aktuatorbeskyttelse er velegnet til områder med høj luftfugtighed, såsom swimmingpools eller kystinstallationer. Forseglede lejer og pakninger bør også vælges.

Hvilke dokumenter leveres med brandspjæld?

Certificerede brandspjæld omfatter testrapport, overensstemmelsesattest og installationsvejledning. De specifikke dokumenter afhænger af den ønskede certificeringsstandard, såsom GB, EN eller UL.

Om DeFa

DeFa er produktmærket for Shengyuan Technology, en producent, der er specialiseret i miljøkontrolhardware og højspændings elektroniske systemer. Virksomhedens dæmpningsprodukter drager fordel af den samme ingeniørdisciplin, som anvendes på dets strømforsyning og rensningsudstyr, med opmærksomhed på materialevalg, tolerancer og langsigtet pålidelighed.
