Rund luftvolumenkontroldæmper

DeFa runde luftmængdereguleringsspjæld bruges til at justere luftstrømmen i cirkulære kanalsystemer. Produktsortimentet omfatter manuelt betjente versioner og motoriserede versioner med elektriske aktuatorer. Nominelle diametre fra Φ100 til Φ2000 kan fremstilles. Standard kropsmaterialer omfatter kulstofstål og rustfrit stål. Disse dæmpere er leveret af Shengyuan Technology under DeFa-mærket, en producent med mere end 20 års erfaring i miljøkontroludstyr og højspændingsstrømsystemer.

Spjældene er velegnede til ventilations-, klima- og procesluftsystemer, hvor luftstrømsbalancering eller zonestyring er påkrævet. Både standardmål og brugerdefinerede størrelser er tilgængelige. Designet fokuserer på pålidelig klingebevægelse, lav lækage i lukket position og kompatibilitet med almindelige aktuatorkontrolsignaler.

Tekniske parametre

Kontroltilstande

Manuel betjening

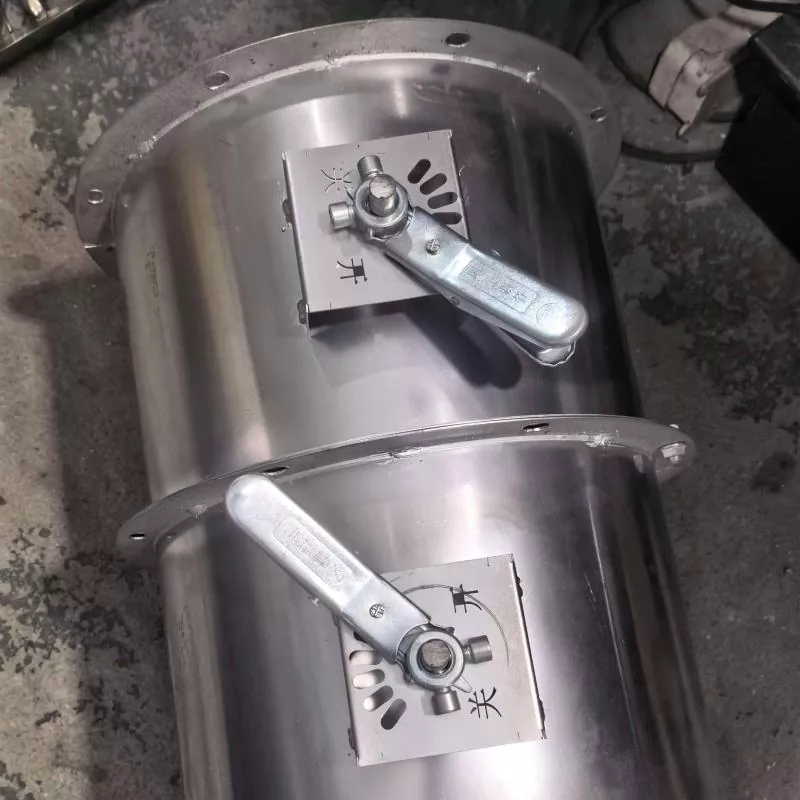

Den manuelle version er udstyret med et låsende kvadranthåndtag eller et håndhjul. Håndtagets position angiver bladets vinkel og kan fastgøres efter justering. Denne type er almindeligt anvendt under idriftsættelse af systemet til at balancere afgreningskanaler. Ingen ekstern strøm er nødvendig.

Motoriseret drift

Den motoriserede version bruger en elektrisk aktuator monteret på spjældakslen. Aktuatoren kan styres af et bygningsstyringssystem eller en rumregulator. Modulerende aktuatorer accepterer 0-10V eller 4-20mA signaler til kontinuerlig justering. To-positions aktuatorer er tilgængelige for enkel åben og lukke drift.

Manuel og motoriseret kombineret

Nogle konfigurationer tillader både manuel tilsidesættelse og elektrisk aktivering. En manuel tilsidesættelsesfunktion på aktuatoren tillader lokal drift under vedligeholdelse, eller når strømmen afbrydes. Denne kombinerede mulighed er nyttig til idriftsættelse og nødjustering.

Konstruktionsdetaljer

Spjældlegemet er lavet af valset stål eller rustfri stålplade, med et cirkulært tværsnit, der matcher kanalen. For diametre op til ca. Φ300 mm er et enkelt sommerfugleblad typisk. For større diametre bruges flerbladsarrangementer med modsat eller parallel bladbevægelse for at opretholde en jævn luftstrømsmodulation.

Bladaksler er understøttet af selvsmørende lejer. Bladkanttætninger og indvendige stop reducerer luftlækage, når spjældet er lukket. Den ydre overflade kan galvaniseres, males eller efterlades som naturligt rustfrit stål i henhold til miljøkrav.

Materialevalg

• Kulstofstål:Velegnet til generel ventilation og aircondition. Galvaniseret eller pulverlakeret finish giver grundlæggende korrosionsbestandighed til indendørs brug.
• Rustfrit stål 304:Anbefales til fugtige miljøer, såsom swimmingpools, køkkener og kystbygninger.
• Rustfrit stål 316:Anvendes i kemisk røgudsugning, laboratorieventilation og andre applikationer med ætsende gasser.

Installationsnoter

• Monter spjældet i en lige kanalsektion. Et lige løb på 2 til 3 kanaldiametre opstrøms og nedstrøms forbedrer flowmåling og kontrolnøjagtighed.
• For manuelle dæmpere skal du sikre dig, at håndtaget er tilgængeligt for justering, og at positionsskalaen er synlig.
• For motoriserede spjæld skal det kontrolleres, at aktuatorens rotationsretning svarer til styresignalet, før kanalen lukkes.
• Brug fleksible forbindelser, hvor vibrationsisolering er påkrævet.
• For modeller med flange skal boltene strammes jævnt for at undgå kropsforvrængning.

Opretholdelse

• Hver 3. måned:Kontroller, at knivene bevæger sig frit uden binding. Fjern støv fra knivkanter og tætninger.
• Hver 6. måned:Inspicer lejerne for slid, og bekræft, at aktuatorpositionsfeedbacket matcher den faktiske vinklen.
• Årligt:For motoriserede versioner, test den fulde slaglængde og fejlsikre funktionen, hvis det er relevant. Udskift slidte tætninger eller korroderede dele.

Ofte stillede spørgsmål

Kan spjældet opgraderes fra manuel til motoriseret senere?

I mange tilfælde, ja. Spjældakslen kan acceptere en elektrisk aktuator, hvis der tilføjes et monteringsbeslag. Det er dog bedre at specificere den motoriserede version på bestillingstidspunktet, da krav til aksellængde og drejningsmoment kan variere. Vores team kan rådgive om eftermonteringsmuligheder.

Hvilken diameter skal vælges for en given luftstrøm?

Diameteren skal passe til kanalstørrelsen og designlufthastigheden. En typisk designhastighed for ventilationskanaler er 4 til 8 m/s. Ud fra dette kan diameteren beregnes. Hvis du angiver luftmængde og tryk, kan vi hjælpe med at bekræfte den passende spjældstørrelse.

Hvilket aktuatormoment er påkrævet?

Aktuatorens drejningsmoment afhænger af spjældområdet, bladtypen og differenstrykket. For små diametre op til Φ300 mm er 5 Nm normalt tilstrækkeligt. For større diametre eller høje trykforskelle kan det være nødvendigt med 10 Nm til 20 Nm eller mere. Vi kan anbefale en passende aktuator baseret på dine forhold.

Er spjældet velegnet til udendørs montering?

Ja, hvis det passende materiale og aktuatorbeskyttelse er valgt. Rustfrit stålhus og IP54 eller højere aktuator anbefales til udendørs brug. Et vejrskærm over aktuatoren anbefales også.

Giver spjældet lufttæt afspærring?

Standardlækageklassen er ikke bobletæt. Til de fleste ventilationsafbalanceringsapplikationer er klasse 1 eller 2 tilstrækkelig. Hvis der kræves tættere afspærring, kan specielle tætninger og klingedesign leveres, men fuld lufttæt ydeevne er begrænset af det cirkulære klingedesign.

Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst diameter, materiale, kontroltilstand (manuel eller motoriseret), aktuatorspænding og signaltype og eventuelle specielle krav såsom flangestandard eller overfladefinish. Dette giver os mulighed for at udarbejde et præcist tilbud.
