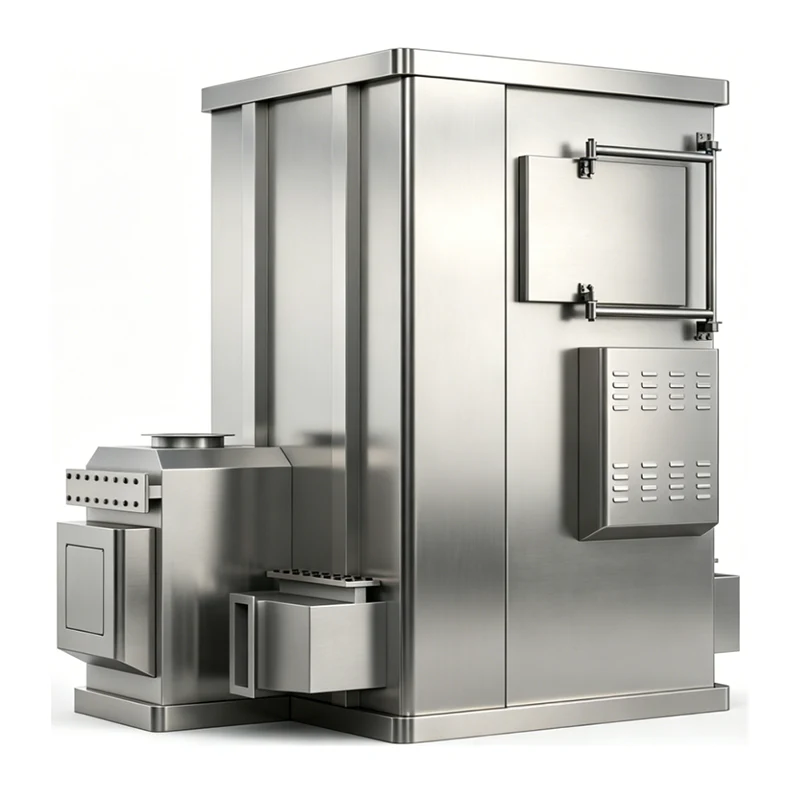

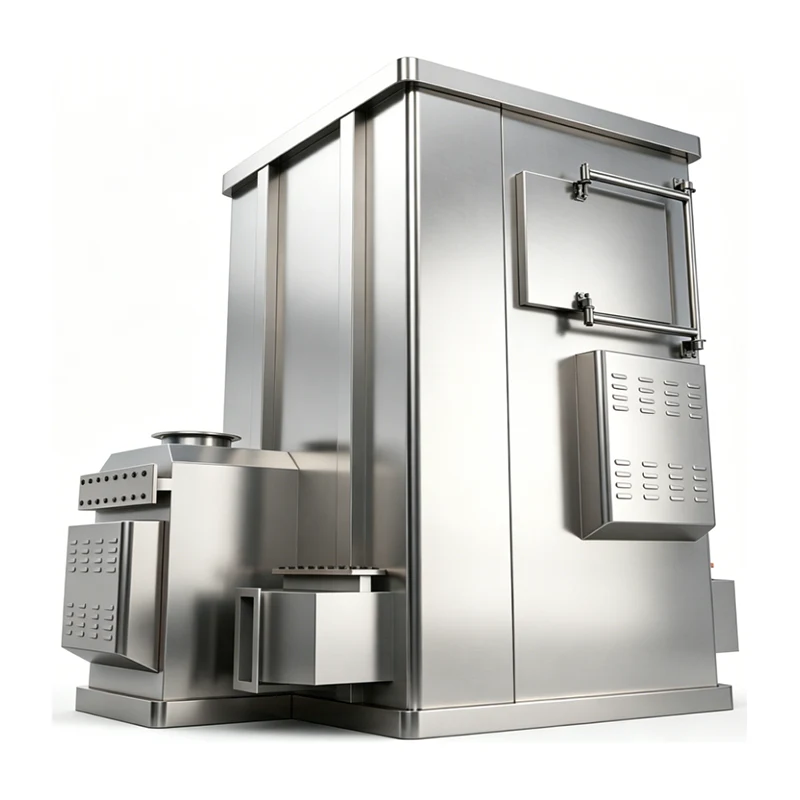

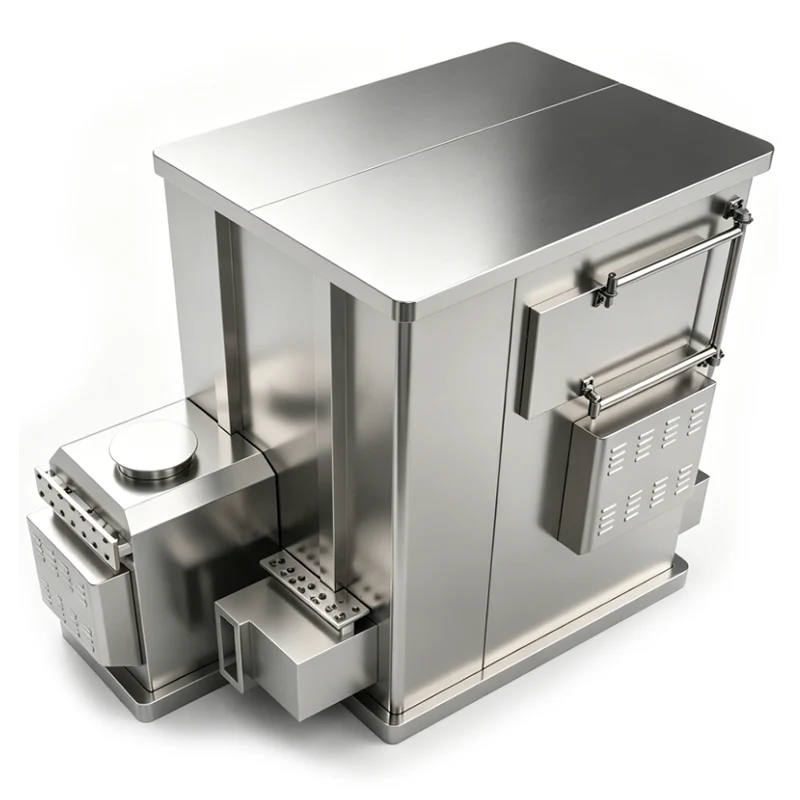

To-trins varmeveksler CO-oxidationsovn

Defaee to-trins varmeveksler CO-oxidationsovn er et integreret miljøbeskyttelses- og energibesparende system, der kombinerer CO-katalytisk oxidation, to-trins højeffektiv varmegenvinding, lavtryksforbrænding af naturgas og intelligent styring. Det er konstrueret til CO-holdig industriel udstødningsrensning og spildvarmegenvinding i metallurgi, kemikalier, byggematerialer og relaterede sektorer.

Udviklet af DeFa Environmental Equipment (Ningbo) Co., Ltd. - en teknologidrevet producent med over 20 års ekspertise inden for højspændingsstrømforsyninger, plasmasystemer og VOC-reduktion - denne ovn bruger en to-trins pladevarmevekslerstruktur til at genvinde termisk energi fra højtemperatur røggas på en trinvis måde. Mens den opnår harmløs oxidation af CO, leverer den samtidig højeffektiv termisk energiudnyttelse. Designet prioriterer miljøoverholdelse, energiforbrugsreduktion og stabil langsigtet drift.

Kernedriftsprincip

1. CO Katalytisk Oxidation

Efter forbehandling (støvfjernelse og brandstop) kommer CO-holdig industrielt udstødningsgas ind i ovnens reaktionskammer. Under påvirkning af ædelmetalkatalysatorer (platin-palladium) finder en katalytisk oxidationsreaktion sted ved en relativt lav temperatur på 450-480°C, hvorved giftig CO omdannes til ikke-toksisk CO₂.

Reaktion: 2CO + O₂ → 2CO₂ (katalysator, 450–480°C)

Denne flammefri proces øger driftssikkerheden og kan samtidig nedbryde spor af flygtige organiske forbindelser (VOC'er), der er til stede i udstødningsstrømmen, hvilket hjælper brugerne med at opfylde nationale og internationale emissionskrav.

2. To-trins varmeveksling

De indbyggede to-trins pladevarmevekslere anvender et graderet køle- og gradientvarmevekslerdesign for at maksimere spildvarmegenvinding fra efterreaktionshøjtemperaturrøggassen:

1. Første trins varmeveksling:Højtemperatur røggas ved ca. 480°C kommer ind i første trins pladevarmeveksler og overfører varme i modstrøm til den indkommende lavtemperaturudstødning. Røggastemperaturen falder til 240–260°C, mens indløbsgassen forvarmes til 200–220°C, hvilket reducerer den naturgasenergi, der kræves til efterfølgende opvarmning.
2. Andet trins varmeveksling:Den forkølede røggas kommer derefter ind i anden-trins varmeveksleren, hvor den videre overfører varme til frisk luft eller et andet lavtemperaturmedium. Røggastemperaturen reduceres til under 120°C, hvilket opnår en genvindingsgrad for spildvarme på over 75 % - væsentligt højere end enkelttrinsdesign.
3. Temperaturregulering:Efter varmeveksling modulerer tre sæt luftspjæld røggassen præcist for at opretholde en stabil udledningstemperatur på omkring 80°C, hvorved udstyrsspænding eller termisk forurening forårsaget af for høj temperatur undgås.

3. Lavtryks naturgasforbrænding

Systemet inkorporerer en lavtryks naturgasforbrændingsenhed med gasforsyningstryk styret til 0,02-0,05 MPa for at matche typiske industrielle lavtryksgasforhold. Efter præcis proportionering gennem en trykreduktionsventil, filter og flowmåler kommer naturgas ind i brænderen, blandes grundigt med forbrændingsluften og brænder ved lav temperatur inde i ovnen for at give stabil varme til den katalytiske reaktion.

Lavtryksforbrændingsdesignet eliminerer sikkerhedsrisici forbundet med højtrykssystemer. Forbrændingseffektiviteten overstiger 99 %, mens NOₓ- og CO-emissionskoncentrationerne i røggassen forbliver et godt stykke under de gængse regulatoriske grænser. Driftsomkostningerne er typisk 30-40 % lavere end sammenlignelige elvarmeløsninger.

Kerneudstyrsstruktur

1. Ovnsamling

Ovnkroppen er konstrueret med en dobbeltlagsstruktur: højtemperaturbestandigt kulstofstål foret med et isoleringslag af aluminiumsilikat. Den indvendige skal modstår temperaturer op til 600°C, mens den ydre overfladetemperatur holdes på ≤50°C for at minimere termisk tab. Ovnen er opdelt i fem funktionelle sektioner - indløbssektion, forvarmningssektion, katalytisk reaktionssektion, to-trins varmevekslersektion og udstødningssektion - og er integreret svejset for fremragende tætning. En indbygget trykaflastningsport giver automatisk overtryksbeskyttelse.

2. To-trins varmevekslingsmodul

Kernen i varmegenvindingssystemet består af to trin af højeffektive pladevarmevekslere fremstillet af 304 rustfrit stål, der tilbyder høj temperaturbestandighed, korrosionsbestandighed og pålidelig varmeoverførselsydelse. Vekslerne er arrangeret i serie med mellemliggende styreplader for at sikre ensartet røggasfordeling. Optimeret pladeafstand reducerer røggasmodstanden og ventilatorens energiforbrug. Modulet er designet til nem adskillelse og rengøring, der kan rumme udstødningsstrømme, der indeholder støv.

3. Lavtryks naturgasforbrændingssystem

Dette delsystem omfatter naturgasrør, en lavtrykstrykreduktionsventil, gasfilter, flowreguleringsventil, brænder, tændingsanordning og flammedetektor. Trykreduktionsventilen stabiliserer gastrykket ved 0,02-0,05 MPa, mens flowventilen muliggør præcis brændstofmåling. En porøs injektionsbrænder sikrer grundig blanding af gas og luft. Den automatiske tændingsenhed og real-time flammedetektor afbrød straks gasforsyningen i tilfælde af flammesvigt for at forhindre lækage.

4. Katalytisk reaktionssystem

Systemet omfatter en katalysatorleje baseret på et honeycomb-keramisk substrat fyldt med platin-palladium ædelmetalkatalysatorer, kendetegnet ved anti-forgiftningsegenskaber, høj temperatur holdbarhed og en typisk levetid på 2-3 år. Mindst fem temperatursensorer er installeret i ovnen for at overvåge kritiske temperaturpunkter i realtid, præcist at kontrollere reaktionstemperaturen inden for 450–480°C vinduet. Dette sikrer en CO-konverteringsrate på ≥99%.

5. Intelligent kontrolsystem

Et PLC-baseret kontrolsystem med en berøringsfølsom skærm integrerer temperaturkontrol, trykovervågning, gassikkerhedslåse, fejlalarmer og dataregistrering. Den understøtter fuldautomatisk drift med én-tast start/stop og automatisk justering af gasflow og spjældåbning. Systemet overvåger løbende differenstryk, gastryk og flammestatus; ved detektering af enhver unormalitet, udløser den automatiske alarmer og nedlukningssekvenser. Fjernovervågning og dataoverførselsfunktionalitet understøttes også. Kontrolalgoritmerne er forfinet gennem DeFas to årtiers feltdata, hvilket forbedrer stabiliteten og reducerer behovet for manuel indgriben.

6. Sikkerhedshjælpesystem

• Branddæmpere og støvsamlereved både indløb og udløb isolere produktionslinjen fra behandlingsudstyret og opfange partikler, hvilket forhindrer tilbageslag og tilstopning.
• Trykaflastningsportmed en eksplosionssikker membran på toppen af ​​reaktionskammeret frigiver automatisk tryk i overtryksscenarier.
• Pålidelig jordingaf metalkabinettet med en jordingsmodstand ≤4Ω forhindrer statisk akkumulering og farer for elektrisk stød.

Nøgleydelsesfordele

1. Høj rensningseffektivitet og kompatibel emission

CO-katalytisk konverteringshastighed når ≥99%, med CO-emissionskoncentration typisk ≤50 mg/m³. Samtidig VOC-fjernelse opnås. Lavtryks naturgasforbrændingssystemet giver NOₓ-emissioner ≤100 mg/m³, uden sort røg eller lugt. Ydeevnen er valideret under industrielle standardforhold og stemmer overens med regler som f.eks. dem, der regulerer luftforurenende stoffer fra industrielle ovne.

2. Overlegen spildvarmegenvinding og energibesparelser

Den to-trins pladevarmevekslerstruktur opnår en spildvarmegenvindingsgrad på ≥75%, hvilket reducerer naturgasforbruget med 20%-25% sammenlignet med enkelttrins varmevekslingskonfigurationer. Røggasudledningstemperaturen holdes på ≤120°C. Genvundet varme kan bruges til forvarmning af indløbsgas, varmtvandsforsyning eller facilitetsopvarmning, hvilket muliggør kaskadeenergiudnyttelse.

3. Lavtryksdrift og høj pålidelighed

Drift på lavtryksnaturgas (0,02-0,05 MPa) reducerer lækagerisikoen væsentligt. Flere sikkerhedslåse - inklusive flammeudbrud, overtemperatur, overtryk og jordingsbeskyttelse - giver omfattende processikkerhed. Det redundante to-trins varmevekslerdesign tillader fortsat drift, selvom et trin kræver vedligeholdelse.

4. Intelligent kontrol og lav vedligeholdelse

Fuldautomatisk PLC-styring muliggør uovervåget drift. Parametervisning i realtid og automatisk fejldiagnostik letter hurtig fejlfinding. Det aftagelige varmevekslerdesign og let udskiftelige katalysator reducerer vedligeholdelsesindsatsen. Udstyrets samlede levetid er vurderet til 10-15 år under normale driftsforhold.

5. Bred tilpasningsevne

Ovnen er designet til at behandle industriel udstødning med CO-koncentrationer i intervallet 0,5%-5% og indløbstemperaturer på 100-300°C, hvilket gør den velegnet til højovns-afgas, kemisk syntese-slutgas, ovnudstødning og lignende processtrømme. Den integreres direkte med standard industrielle lavtryks naturgasrørledninger uden at kræve højtrykseftermontering.

Tekniske specifikationer (standardmodel)

Retningslinjer for installation og idriftsættelse

1. Installationskrav

1. Installer på et fladt betonfundament med en bæreevne ≥5 t/m²; reservere mindst 1,5 m vedligeholdelsesplads omkring udstyret.
2. Naturgasrørledninger skal bruge sømløse stålrør med svejsede forbindelser og skal bestå en tæthedstest (0,1 MPa, 30 min uden lækage).
3. Sørg for pålidelig jordforbindelse af udstyr med en gulgrøn jordledning på ≥4 mm² og jordingsmodstand ≤4 Ω.
4. Brug fleksible forbindelser ved indløbs- og udløbskanaler for at forhindre vibrationsskader.
5. Installer differenstrykmålere på tværs af varmevekslerens indløb og udgang for at overvåge tilsmudsning.

2. Idriftsættelsesprocedurer

1. Belastningsfri idriftsættelse:Tænd for systemet, start ventilatoren og kontrolenheden; verificere normal drift og nøjagtige sensoraflæsninger.
2. Gas idriftsættelse:Introducer naturgas ved lavt tryk; bekræft, at der ikke er lækage i rørledningen, korrekt tænding og stabil flamme.
3. Last idriftsættelse:Indfør CO-holdig udstødningsgas, juster gradvist gasflow og spjældpositioner for at stabilisere reaktionstemperaturen ved 450–480°C. Efter emissionsoverholdelse er verificeret, køres kontinuerligt i 24 timer.
4. Interlock idriftsættelse:Simuler flammesvigt, overtemperatur og overtryksfejl for at verificere automatiske alarm- og nedlukningsfunktioner.

Rutinemæssig vedligeholdelse

• Daglig:Tjek gastryk, flammestatus, ovntemperatur, differenstryk og jording; log driftsdata.
• Ugentlig:Rengør gasfilteret og brandsikringen; verificere spjældfleksibilitet; spænd forbindelsesboltene.
• Månedlig:Efterse katalysatorlejet og fjern eventuelt overfladestøv; rengør varmevekslerpladerne for at forhindre tilstopning.
• Årligt:Omfattende inspektion af isolering, varmevekslere, brænder og kontrolsystem; udskift aldrende komponenter og kalibrer sensorer.
• Langsigtet nedlukning:Luk gasforsyningsventilerne, rens rørledningens gas, beskyt udstyret mod støv, og ventiler med jævne mellemrum for at forhindre fugtkorrosion.

Anvendelser og værdi

Dette udstyr anvendes i vid udstrækning til CO-udstødningsrensning til metallurgiske højovne, kemiske synteseprocesser, byggematerialeovne og varmebehandling af maskiner. Den leverer omfattende værdi: miljøvenlig udstødningsbehandling, reducerede driftsomkostninger gennem højeffektiv spildvarmegenvinding, forbedret produktionssikkerhed via flere beskyttelsesmekanismer og en typisk tilbagebetalingsperiode på 1-2 år gennem genvundet termisk energi. Resultatet er en praktisk kombination af miljøbeskyttelse og energieffektivitet for industrielle brugere.

Ofte stillede spørgsmål

Hvilke udstødningsgasforhold er egnede til denne CO-oxidationsovn?

Ovnen er designet til industriel udstødning indeholdende 0,5%-5% CO, med indløbstemperaturer typisk mellem 100°C og 300°C. Det kan anvendes til højovnsgas, kemisk syntese-halegas, ovnudstødning og lignende strømme, der indeholder kulilte og spor VOC'er.

Hvor længe holder katalysatoren, og kan den udskiftes?

Det honeycomb-keramiske substrat fyldt med platin-palladium-katalysatorer har en typisk levetid på 2-3 år under normale driftsforhold. Katalysatormodulet er designet til ligetil udskiftning, og vores tekniske team kan give vejledning om udskiftningsintervaller baseret på faktiske driftsdata.

Hvilket naturgasforsyningstryk kræves?

Systemet fungerer på lavtryks naturgas med et forsyningstryk på 0,02-0,05 MPa, hvilket er på linje med standard industrielle lavtryksgasnetværk. Der kræves ingen højtrykseftermontering. En trykreduktionsventil, filter og flowmåler er integreret for at sikre stabil gaslevering.

Hvor meget energi kan der spares ved to-trins varmeveksling?

To-trins pladevarmeveksleren opnår en genvindingsgrad for spildvarme på ≥75%, hvilket reducerer naturgasforbruget med cirka 20%-25% sammenlignet med enkelttrins varmevekslerkonfigurationer. Genvundet varme bruges til at forvarme den indkommende udstødningsgas, hvilket direkte sænker den energitilførsel, der er nødvendig for at opretholde den katalytiske reaktionstemperatur.

Er kontinuerlig drift uden opsyn mulig?

Ja. Det PLC-baserede styresystem understøtter fuldautomatisk drift, inklusive én-tast start/stop, overvågning i realtid og automatisk justering af gasflow og spjæld. Muligheder for fjernovervågning og dataupload giver operatører mulighed for at overvåge systemstatus off-site. I tilfælde af uregelmæssigheder udløser systemet automatisk alarmer og sikre nedlukningssekvenser.

Hvilke sikkerhedsfunktioner er integreret?

Flere sikkerhedslag er designet i systemet: indløbs- og udløbsbranddæmpere forhindrer tilbageslag; en trykaflastningsport med en eksplosionssikker membran håndterer overtryk; flammedetektering afbryder automatisk gasforsyningen ved flammeudgang; og pålidelig jordforbindelse (≤4Ω) forhindrer statisk elektricitet. Selve lavtryksforbrændingsdesignet reducerer den iboende risiko.

Hvad er den typiske emissionsydelse?

Under stabile driftsforhold når CO-omdannelsesraten ≥99%, med CO-emissionskoncentration typisk ≤50 mg/m³. Lavtryks naturgasforbrændingssystemet giver NOₓ-emissioner ≤100 mg/m³, uden sort røg eller lugt. Spor VOC'er i udstødningen nedbrydes også samtidigt.

Hvilken rutinemæssig vedligeholdelse kræver udstyret?

Daglige kontroller omfatter gastryk, flammestatus og differenstryk. Ugentlige opgaver omfatter rengøring af gasfilter og brandslukker. Månedligt skal katalysatorlejet og varmevekslerpladerne efterses og rengøres. Et årligt omfattende eftersyn anbefales for at opretholde optimal ydeevne og forlænge levetiden, som er vurderet til 10-15 år.

Hvad er den typiske tilbagebetalingsperiode for denne investering?

De fleste brugere opnår et investeringsafkast inden for 1-2 år, primært gennem reduktionen i naturgasforbruget, som er muliggjort af det højeffektive spildvarmegenvindingssystem. Yderligere besparelser kommer fra lavere vedligeholdelsesbehov og undgåede emissionsbøder.

Producentekspertise

DeFa Environmental Equipment (Ningbo) Co., Ltd. har dedikeret over 20 år til forskning, produktion og anvendelse af miljøsanering og luftforureningskontrolsystemer. Vores kernekompetencer inden for højspændingsstrømforsyningsteknologi, plasmagenerering og intelligent styring er indlejret i hvert produkt, vi leverer. Vi betjener en global kundebase – med 60 % af vores produktion bestemt til Nordamerika – kombinerer vi stringent ingeniørarbejde, certificerede kvalitetsprocesser og kontinuerlig innovation for at levere udstyr, der opfylder krævende internationale standarder. Fra intern test af katalysatorydelse til fabriksaccepttest, der simulerer reelle driftsforhold, er vores kvalitetssikringspraksis designet til at give pålidelig, langsigtet ydeevne.
