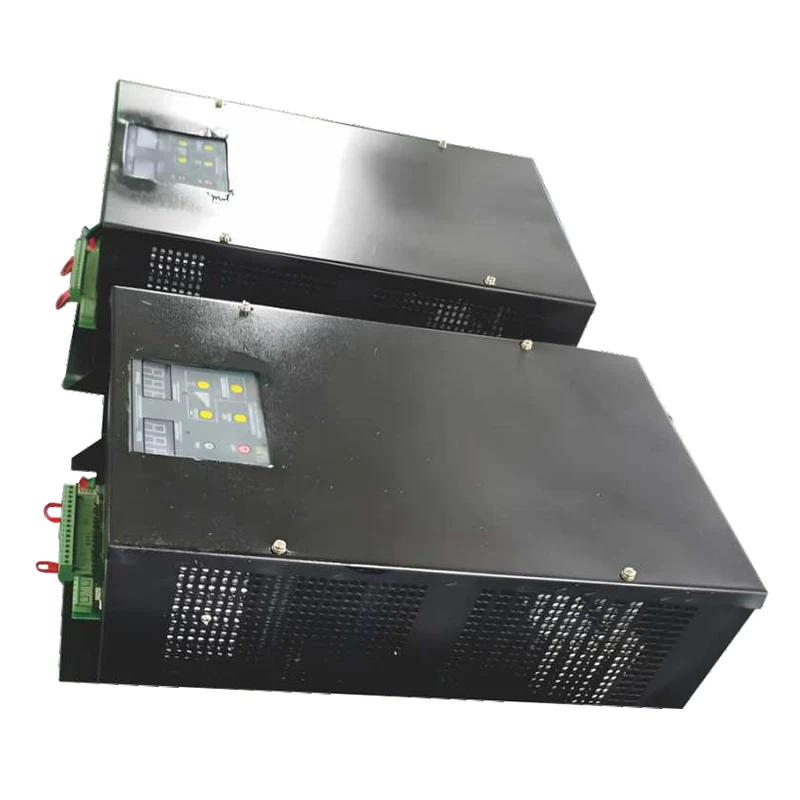

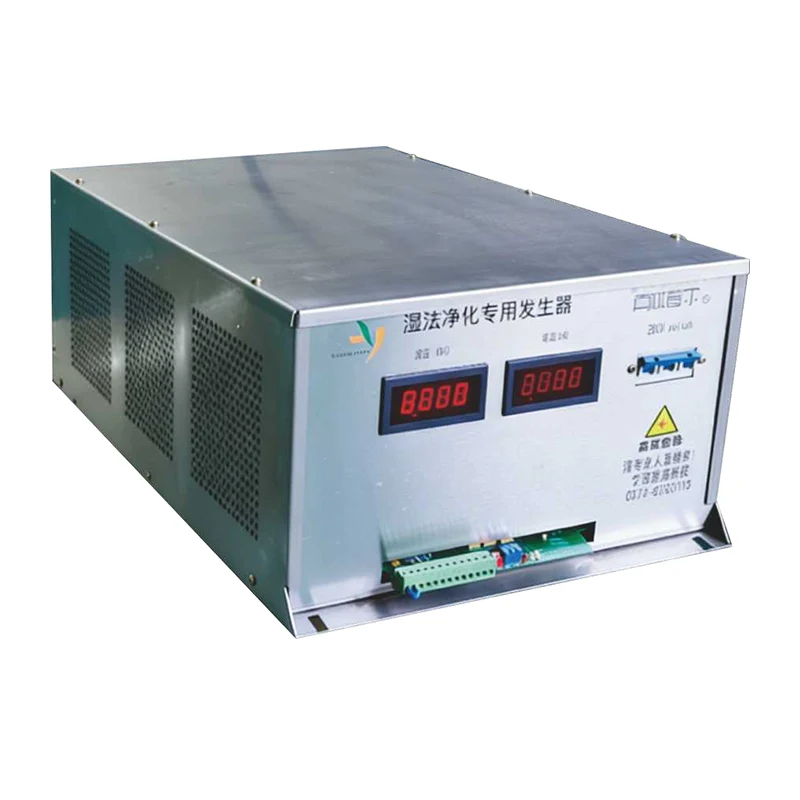

Højfrekvent og højspændingsstrømforsyning

DeFa Environmental Equipment fremstiller højfrekvente højspændingsstrømforsyninger til industrielle elektrostatiske og plasmaapplikationer. Disse højfrekvente og højspændingsstrømforsyninger konverterer trefaset AC-input til reguleret DC-output ved spændinger fra 1 kV til 120 kV, med nominelle effekt fra 1 kW til 200 kW i et enkelt chassis, og højere effekt tilgængelig gennem parallelle konfigurationer.

Den vigtigste tekniske forskel fra konventionelle 50/60 Hz linjefrekvenstransformatorer er koblingsfrekvensen. Vi opererer mellem 20 kHz og 50 kHz, ved hjælp af en LLC resonant topologi med DSP kontrol. Dette giver os mulighed for at bruge meget mindre ferritkernetransformere i stedet for store jernkerneenheder og opnå konverteringseffektivitet over 95 % over det meste af belastningsområdet. Rent praktisk betyder det 20 % til 30 % lavere energiforbrug for den samme udgangseffekt sammenlignet med ældre transformerdesigns.

Funktioner & fordele Beskrivelse

Driftsprincipper

Højfrekvente og højspændingsstrømforsyningen ensretter AC-indgangen til DC og skifter den derefter ved høj frekvens gennem et invertertrin. Den højfrekvente vekselstrøm optrappes af en kompakt ferrittransformator, der derefter ensrettes og filtreres for at producere det endelige DC-output.

DSP justerer kontinuerligt skiftefrekvensen for at opretholde optimal drift under varierende belastning og linjeforhold. Denne lukkede sløjfe-regulering reagerer på ændringer i mikrosekunder. Brugere kan vælge mellem tre kontroltilstande: konstant spænding, konstant strøm eller konstant effekt. For elektrostatiske udskillere er konstant strøm typisk, fordi den opretholder stabil korona, selv når støvbelastningen svinger. Plasmareaktorer kører normalt i konstant spænding for at holde udladningsforholdene stabile.

Output ydeevne

Output ripple er under 1 % top-to-peak ved fuld belastning. I en elektrostatisk præcipitator betyder lav rippel mere ensartet koronastrøm og bedre opsamlingseffektivitet uden overdreven gnistdannelse. Til plasma VOC-behandling resulterer det i stabil udledning og mere forudsigelige oxidationshastigheder.

Spændingsreguleringsnøjagtigheden er inden for ±0,5 % af sætpunktet, og strømreguleringen er inden for ±1 %. Den hurtige responstid - typisk under 100 mikrosekunder - hjælper med at undertrykke sparkover i ESP-applikationer, hvilket reducerer elektrodeslid og forlænger vedligeholdelsesintervallerne.

Beskyttelsessystemer

Vi har indbygget omfattende beskyttelse til både strømforsyningen og den tilsluttede belastning. Standardfunktioner omfatter overspænding, overstrøm, kortslutning, indgangsfasetab og overtemperaturafbrydelse.

Buedetektering fortjener særlig omtale. I elektrostatiske præcipitatorer er gnistdannelse hyppig og normal til en vis grad. Men vedvarende lysbuer kan beskadige udladningselektroder. Vores enhed registrerer strømspidsen fra en lysbue og reducerer straks udgangseffekten. Hvis lysbuen fortsætter ud over en indstillet tid – justerbar af brugeren – tripper enheden fuldstændigt. Dette forhindrer pitting og forlænger elektrodernes levetid.

Alle beskyttelseshændelser logges med tidsstempler og gemmes i ikke-flygtig hukommelse. Operatører kan hente fejlhistorik gennem kommunikationsgrænsefladen.

Overvågning og kontrol

RS-485 med Modbus RTU er standard. Ethernet med Modbus TCP fås som ekstraudstyr. Via disse grænseflader kan du tilslutte enheden til et anlægs DCS- eller SCADA-system.

Fra et fjerntliggende sted kan operatører aflæse udgangsspænding, udgangsstrøm, fejlstatus, intern temperatur og strømforbrug. Du kan også justere spændings- og strømsætpunkter, ændre kontroltilstande og nulstille fejl eksternt. Dette reducerer behovet for besøg på stedet, især ved installationer i lukkede rum eller højrisikoområder.

Til analog styring leverer vi 4–20 mA indgange til sætpunkt og udgange til statussignaler som standard.

Fysisk design

Det højfrekvente design reducerer størrelse og vægt betydeligt. En 100 kW enhed fylder omkring en tiendedel af volumen af ​​en tilsvarende 50/60 Hz transformer. Dette gør eftermontering praktisk ved udskiftning af ældre enheder i overfyldte el-rum. Vægten er tilsvarende reduceret, så installationen kræver ikke tungt løfteudstyr.

Køling er tvungen luft til modeller op til 50 kW og vandkølet til højere effekt eller til installationer, hvor omgivende temperaturer overstiger 40°C. Standard kapslingsklassificering er IP20 til indendørs brug; IP54 er tilgængelig til udendørs eller støvede miljøer.

Ansøgninger

Disse strømforsyninger anvendes i flere industrielle miljøapplikationer:

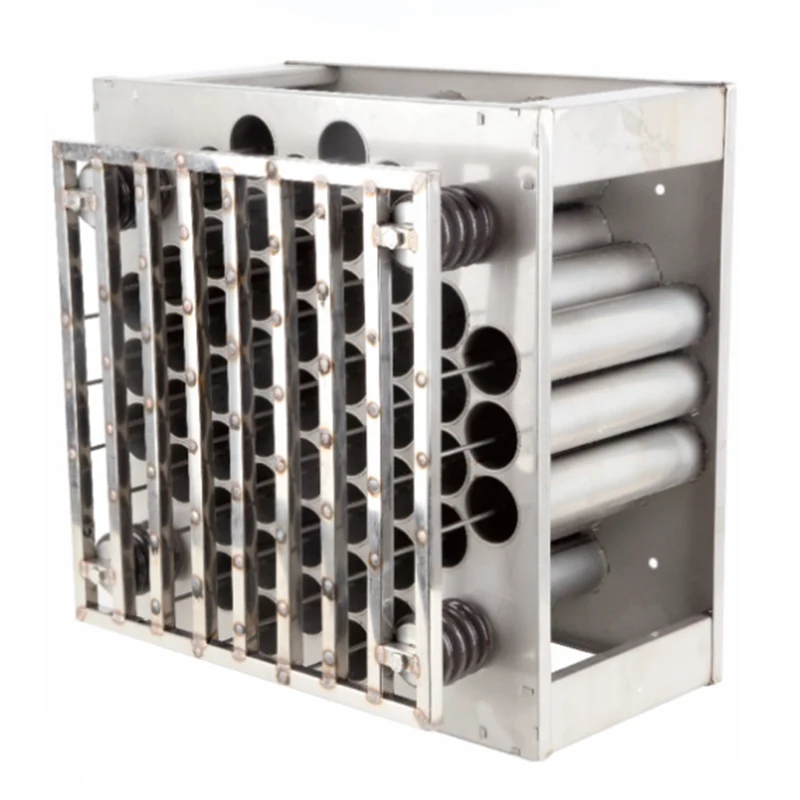

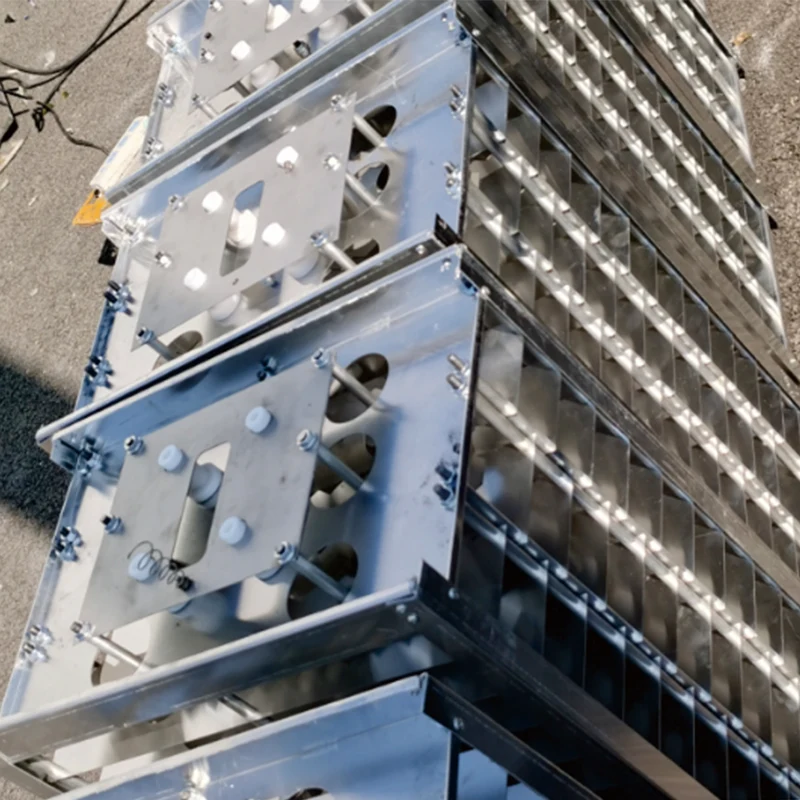

Electrostatic precipitators for flue gas dust collection in power plants, cement kilns, steel sintering plants, and incinerators. The stable DC output improves collection efficiency and reduces stack emissions.

Plasma VOC-behandlingssystemer til nedbrydning af flygtige organiske forbindelser i udstødningsstrømme fra kemiske anlæg, belægningslinjer, trykkerier og farmaceutisk fremstilling.

Industriel olierøg og tågebehandling til bearbejdning, fødevareforarbejdning og tekstilstentermaskiner.

Lugtkontrolsystemer til spildevandsbehandlingsanlæg, komposteringsanlæg og destruktionsoperationer, hvor plasma- eller koronaudledning bruges til at nedbryde H₂S, ammoniak og andre lugtende forbindelser.

Luftrensningsenheder til kommercielle bygninger, renrum og medicinske faciliteter.

Pålidelighed og test

Vi har fremstillet højspændingsstrømforsyninger siden 2006. Vores installerede base overstiger 2.000 enheder i Kina, Sydøstasien, Mellemøsten, Sydamerika og Europa. Mange af disse opererer i cement- og stålværker, hvor omgivelsestemperaturerne regelmæssigt overstiger 45°C, og støvbelastningen er tung.

Feltdata fra disse installationer giver os en gennemsnitlig tid mellem fejl på godt 80.000 timer. Dette tal er baseret på faktiske driftslogfiler, ikke teoretiske beregninger.

Hver enhed gennemgår en 48-timers indbrændingstest ved fuld nominel belastning før forsendelse. Vi udfører også en højspændingsmodstandstest ved 1,5 gange nominel effekt i et minut. Hver beskyttelsesfunktion verificeres individuelt under den endelige test.

Kritiske komponenter – IGBT-moduler, højspændingstransformatorer, kondensatorer og styrekort – kommer fra tier-one leverandører. Vi inspicerer hver batch ved ankomst og opretholder sporbarhedsregistreringer for alle nøgledele.

Tilpasningsmuligheder

Vi tilbyder brugerdefinerede konfigurationer til ikke-standard spænding, strøm eller mekaniske krav. Eksempler omfatter enheder til specifik plasmakemi, til maritime scrubbere med salt-spray-modstand og til højhøjdeinstallationer, der kræver justeringer af reduktion.

Vores ingeniørteam kan hjælpe med interfacematching, kontrollogiktilpasning og harmonisk filtrering. Vi yder også idriftsættelsessupport på stedet til større projekter, selvom de fleste enheder er forudkonfigureret til at fungere ud af boksen med standard ESP- eller plasmasystemer.

Dokumentation og support

Hver enhed leveres med en komplet manual, der dækker installation, ledninger, drift, fejlfinding og vedligeholdelse. Vi yder teknisk support via e-mail og telefon, med svar inden for 24 timer for standardforespørgsler. Ved akutte problemer kan vi arrangere fjerndiagnostik via kommunikationsgrænsefladen.

Reservedele er på lager til nuværende modeller, og vi opbevarer dokumentation for enheder, der er afsendt inden for de sidste ti år for at understøtte ældre udstyr.
