Elektrostatisk præcipitator

Electrostatic Precipitator (ESP) er en kernerensningsenhed, der adskiller tjæredråber, fint støv, olietåge og kønrøg fra udstødningsgassen via højspændings DC elektrostatiske felter. Med høj effektivitet til fjernelse af tjære, lav luftstrømsmodstand, høj temperaturbestandighed og genanvendelige opfangede materialer, anvendes den i vid udstrækning til behandling af højviskositet tjærefyldt udstødningsgas i koks-, kulkemikalier, varmsmedning, biomassekedel, asfalt, gummi og kulstofproduktion.

1. Grundlæggende arbejdsprincip (elektrostatisk højspændingsadsorption)

Oprensningsprocessen følger fem trin:Elektrisk feltionisering → Dråbeladning → Retningsbestemt migration → Adsorption og opsamling → Gravity Oil Drainage.

1. Corona-afladning og -ionisering: Højspændingsstyreskabet udsender 40–80 kV negativ DC-højspænding til koronaelektroder (katoder), og danner et stærkt elektrisk felt med jordede samleelektroder (anoder). Luft inde i feltet ioniseres til massive elektroner og negative ioner for at skabe en koronazone.

2. Dråbeladning: Udstødningsgas indeholdende tjæredråber (0,1–100 μm), olietåge og støv kommer ind fra bunden. Tjære- og tågepartikler adsorberer negative ioner og bliver negativt ladede, mens de passerer gennem det elektriske felt.

3. Retningsbestemt migration: Drevet af elektrisk feltkraft bevæger ladede dråber sig hurtigt mod jordede opsamlingselektroder.

4. Adsorption og opsamling: Dråber klæber til elektrodeoverfladen og frigiver elektriske ladninger. Når ophobet tjære når en vis tykkelse, flyder den ved hjælp af tyngdekraften ned i oliesumpen i bunden til indsamling og genanvendelse.

5. Ren gasudledning: Renset gas kommer ud fra toppen og strømmer ind i efterfølgende afsvovlings-, denitrifikations- eller ventilatorsystemer.

2. Hovedstrukturtyper (klassificeret efter indsamling af elektroder)

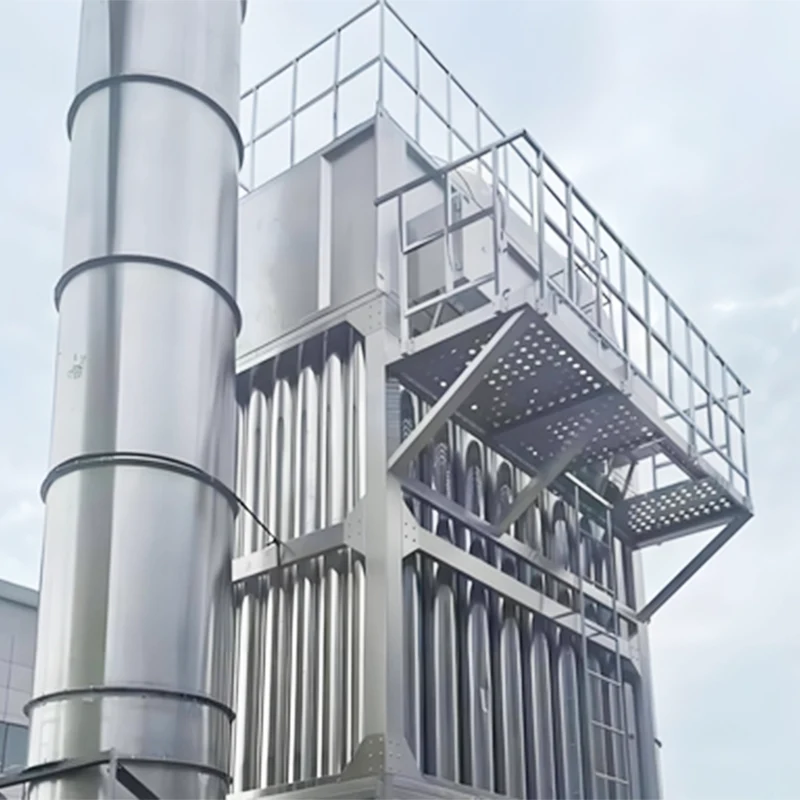

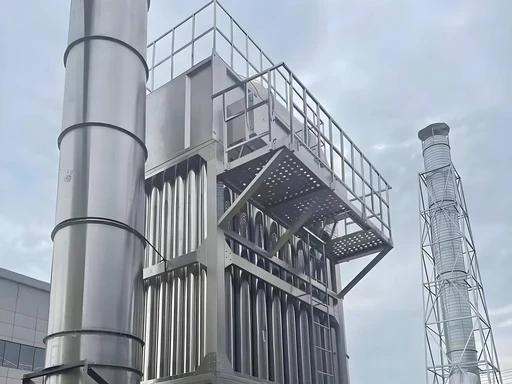

2.1 Honeycomb Type (Mainstream, High Efficiency & Compact Layout)

· Samleelektrode: Almindelige sekskantede honeycomb-rørbundter med parallelle rørledninger for jævn luftstrømsfordeling.

· Corona-elektrode: Spigetråde eller ståltråde installeret i midten af ​​hvert bikagerør.

· Fordele: Fjernelseseffektivitet ≥99,5%, lav modstand (50–150 Pa), stor gashåndteringskapacitet og kompakt struktur. Ideel til varme smedeværksteder, biomassekedler og små til mellemstore koksværker.

2.2 Rørtype (stor kapacitet og nem vedligeholdelse)

· Samleelektrode: Runde stålrør med indvendig diameter på 200–300 mm.

· Corona-elektrode: Ophængt katodetråd fastgjort med øvre og nedre bøjler inde i hvert rør.

· Fordele: Tåler temperatur op til 250°C, anti-tilstopning og nem askerengøring, velegnet til stor gasstrøm. Anvendes hovedsageligt i store koksanlæg og højovnsgasbehandling.

2.3 Koncentrisk cylindertype (forældet, lav flowhastighed, sjældent brugt)

· Samleelektrode: Indre og ydre koncentriske ærmer med katodetråd monteret i midten.

· Fordele: Enkel struktur og lav startinvestering.

· Ulemper: Lav renseeffektivitet, stort fodaftryk og begrænset behandlingskapacitet. Gradvist udfaset og erstattet af honeycomb type.

3. Kernefordele

1. Ultrahøj tjærefjernelseseffektivitet: Fjernelseshastighed for tjære og olietåge ≥99,5 %, med udløbstjærekoncentration kontrolleret under 10 mg/m³. Den fanger effektivt fine dråber helt ned til 0,1 μm og overgår mekanisk oliefjernelsesudstyr såsom cyklonseparatorer og filterskærme.

2. Lav modstand og energibesparelse: Luftmodstanden er kun 50-150 Pa, hvilket reducerer ventilatorens strømforbrug med 30%-50% sammenlignet med baghuse og scrubbere, perfekt egnet til langvarig kontinuerlig drift.

3. Højtemperaturbestandighed under barske forhold: Fungerer stabilt ved 80–220°C kontinuerligt og modstår forbigående temperaturer op til 250°C, tilpasser sig højtemperaturolierøg fra varmsmedning, højfugtighed tjæregas fra biomassebrændstoffer og rå koksovnsgas.

4. Antibegroning og nem vedligeholdelse: Intet filtermedie tilstopper. Opfanget tjære flyder automatisk ud uden hyppig udskiftning af forbrugsstoffer. Rutinemæssig damprensning er tilstrækkelig, hvilket fører til lave årlige vedligeholdelsesomkostninger.

5. Genanvendelig spildolie til økonomiske fordele: Opsamlet tjære og spildolie kan genanvendes som brændstof eller kemiske råmaterialer for at kompensere for el- og vedligeholdelsesudgifter.

6. Beskytter nedstrøms udstyr: Opsnapper grundigt tjære, olietåge og støv for at forhindre blokering af rørledninger, blæser, der sætter sig fast, poser tilsmudser/brænder og tårnaflejringer og korrosion. Det forlænger levetiden for downstream-udstyr med 2-3 gange.

7. Forbedrer værkstedsmiljøet og undgår klager: Eliminerer gul røg, olietåge og skarp tjærelugt for at forbedre synligheden. Konverterer flygtige emissioner til organiseret udledning, hvilket forhindrer miljøstraffe og offentlige klager.

8. Eksplosionssikker og stabil drift: Vedtager jordet katode, forseglede isoleringsbokse og temperaturlåseanordninger for at undgå elektriske gnister og spontan forbrænding af ophobet olie, sikkert for røggas indeholdende spor brændbare gasser.

4. Nødvendigheden af ​​installation for varmsmedning, biomasseenergi og koksindustri

4.1 Overholdelse af miljøbestemmelser

Olierøg fra varmsmedning, tjærefyldt gas fra biomasseforbrænding og rå koksovnsgas er strengt regulerede forurenende stoffer, herunder VOC'er, olietåge og partikler. Direkte udledning eller for store emissioner vil resultere i bøder på mellem 100.000 og 1.000.000 RMB, produktionssuspendering eller endda tilbagekaldelse af udledningstilladelser. EDP ​​er den mest effektive løsning til tjæreforurening og en obligatorisk anordning til VVM-godkendelse, projektaccept og miljøinspektioner.

4.2 Garanterer normal produktion

Højviskøs tjære og olie i udstødningsgas blokerer let rørledninger, beskadiger ventilatorer og beskadiger filterposer og afsvovlingsanlæg uden korrekt behandling. Fabrikker kan blive nødt til at lukke 2-3 gange om måneden for rengøring, hvilket forårsager enorme produktionstab. Udstyret med EDP kører hele systemet problemfrit uden blokering eller korrosion, hvilket løfter den samlede produktionseffektivitet med 15%-20%.

4.3 Omkostningsreduktion og profitvækst

Sammenlignet med den traditionelle kombination af filter + aktivt kul, kræver EDP ingen regelmæssig udskiftning af forbrugsstoffer. Dens strømforbrug er kun 0,3-0,5 kWh pr. 1.000 m³ behandlet gas. For en enhed med gasflow på 100.000 m³/h kan 50-100 tons spildolie genanvendes hvert år. Indtægterne fra genbrugsolie kan genvinde udstyrsinvesteringen inden for 1-2 år.

4.4 Målrettet til særlige arbejdsforhold

· Varmsmedning: Håndterer 150–300°C olierøg ved høj temperatur, højviskositetståge og grafitstøv.

· Biomassekedler: Løser posetilsmudsning forårsaget af høj luftfugtighed, tjære og støv i kombination med posefiltre.

· Koksindustri: Fungerer som væsentligt forbehandlingsudstyr før blæsere for at beskytte opfølgende afsvovlings- og debenzyleringssystemer.

4.5 Forbereder sig på strengt opdaterede politikker

Reglerne om VOC'er, olierøg og tjæreemissioner bliver ved med at skærpes. Tidlig installation opnår engangsoverholdelse og undgår kostbare eftermonteringer i fremtiden.

5. Professionel terminologi (til buddokumenter, forslag og promovering)

Grundlæggende udstyrsvilkår

Elektrisk afskrækkende præcipitator (EDP), Honeycomb EDP, Tubular EDP, Concentric Cylinder EDP, Højspændingselektrostatisk præcipitator, Corona-elektrode, Opsamlingselektrode, Oliesump, Isoleringsboks, Højspændingskontrolskab, Damprenseanordning

Betingelser for proces og teknologi

Elektrostatisk højspændingsadsorption, koronaudladning, elektrisk feltionisering, dråbeladning, retningsbestemt migration, gravitationsdræning, tjæreopsamling, olietågerensning, fjernelse af fint støv, højtemperatur røggasbehandling, antifouling og anti-tilstopning, lav-resistens energibesparelse, genanvendelse af spildoliemission, fugi

Betingelser for ansøgning

Varmsmederøg, varmstemplingsrøg, tjæregas fra biomassekedel, rå koksovnsgas, højovnsgas, asfaltrøg, gummivulkaniseringsudstødning, kulbrændingsrøggas, oliebærende udstødning med høj viskositet, højtemperatur støvbelastet røggas

Overholdelses- og værdivilkår

Overholdelse af olierøg, VOC-emissionsreduktion, partikeloverholdelse, VVM-accept, udledningstilladelse, miljøinspektion, grøn fabrik, renere produktion, arbejdsmiljø, klageforebyggelse, produktionssikring, omkostningsreduktion og effektivitetsforbedring, eksplosionsbeskyttelse

6. Typiske systemkonfigurationer for varmsmedning og biomassekedler

6.1 Produktionslinje til varmsmedningsmaskiner (4-10 enheder, høj olietåge)

Luftopsamling → Flammedæmper & køleanordning → Honeycomb EDP → Aktivt kul adsorption → Induceret trækventilator → 15m skorsten

Effekt: Udløbsolietåge ≤5 mg/m³, VOC'er fuldt kompatibel, røgfrit værksted og ingen offentlige klager.

6.2 System til 10–20 t/t biomassekedler (høj luftfugtighed og højt tjæreindhold)

Cyclone pre-deduster → Honeycomb EDP → PPS/PTFE posefilter → SDS afsvovlingssystem → Induceret trækventilator → Skorsten

Effekt: Forhindrer effektivt posen tilsmudsning, udløbsstøv ≤10 mg/m³, fuldstændig tjærefjernelse og langtidsstabil drift.
